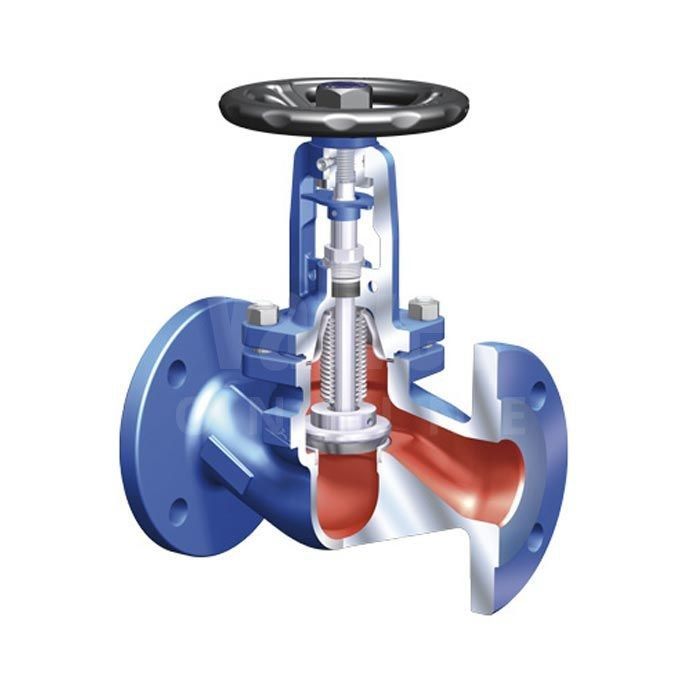

सॉफ्ट वेज रेजिलिएंट केमिकल के लिए SS316 स्पिंडल के साथ 10 इंच गेट वाल्व बैठा:



समुद्र के पानी के लिए SS316 तकला के साथ शीतल कील लचीला बैठा गेट वाल्व निकला हुआ किनारा अंत:





डिज़ाइन विशेषताएँ:

SS316 स्टेम / स्पिंडल के साथ।



स्पिंडल के गास्केट ओ-रिंग - "ड्राई थ्रेड" - दबाव में बदलने योग्य।

लुढ़का हुआ धागा और असर के साथ स्टेनलेस स्टील तकला।

बदली स्पिंडल नट के साथ टोटल सूफ्रेस रबरयुक्त वेज।

पूर्ण बोर के साथ गेट वाल्व।

सभी भाग जंग से सुरक्षित हैं।



लचीला सीट गेट वाल्व स्वच्छ पानी के परिवहन में कार्यरत हैं।



वाल्व गेट या क्लोजर सदस्य आमतौर पर कच्चा लोहा सामग्री से बने एक पच्चर के रूप में होता है

ताकि उच्च दबाव और उच्च प्रवाह अनुप्रयोगों के लिए उपयुक्त होने के लिए पर्याप्त रूप से ऊबड़-खाबड़ हो।



एक लचीला सीट गेट वाल्व में, वाल्व कील की बाहरी सतह को इलास्टोमेरिक के साथ लेपित किया जाता है

सामग्री ताकि ऊंचे परिचालन दबावों पर भी बुलबुला-तंग सील की पेशकश की जा सके।



वाल्व वेज को थ्रेडेड स्टेम को मोड़कर संचालित किया जाता है ताकि वाल्व को आगे बढ़ाया या वापस लिया जा सके

वाल्व आवास के जलमार्ग के भीतर कील।



वाल्व बंद होने पर, किनारे पर लचीला सामग्री आंतरिक के साथ एक बुलबुला-तंग मुहर बनाती है

वाल्व शरीर की सतह।वाल्व ऑपरेटिंग सिस्टम में गंदगी या अन्य संदूषण के कारण हो सकता है

पच्चर या अन्य खराबी की अधूरी सीलिंग।



वर्तमान आविष्कार का एक अन्य उद्देश्य एक लचीला सीट गेट वाल्व प्रदान करना है जिसमें a

बेहतर वेज ऑपरेटर सिस्टम जो निर्माण के दौरान या वाल्व में ले जाए गए उत्पाद के भीतर लगाए गए संदूषण के हानिकारक प्रभावों पर आसानी से काबू पा लेता है।



ये और वर्तमान आविष्कार की अन्य वस्तुएं जो अध्ययन करने से स्पष्ट हो जाएंगी

संलग्न विवरण और चित्र एक वाल्व व्यवस्था में प्रदान किए जाते हैं, जिसमें एक वाल्व शामिल होता है

आवास जो एक जल मार्ग और वाल्व मार्ग के भीतर एक वाल्व सीट को परिभाषित करता है।



आवास मार्ग के भीतर निपटाया गया एक वाल्व पच्चर ऑपरेशन की दिशा में चलता है

वाल्व के माध्यम से पानी के प्रवाह को अवरुद्ध करने के लिए वाल्व सीट के संपर्क में बंद स्थिति के बीच

मार्ग और एक खुली स्थिति जो वाल्व मार्ग के माध्यम से पानी के प्रवाह की अनुमति देती है।



कील के दोनों ओर वाल्व हाउसिंग के भीतर अलग-अलग ट्रैक की एक जोड़ी का निपटारा किया जाता है

और ऑपरेशन की दिशा के साथ विस्तार करें।वाल्व कील पर किए गए विरोधी पंखों की एक जोड़ी,

प्रत्येक ट्रैक में यात्रा करें।वॉल्व वेज से जुड़ा एक वॉल्व स्टेम वॉल्व वेज को वॉल्व ओपन और वॉल्व क्लोज्ड पोजीशन के बीच विपरीत दिशा में घुमाता है।



रोलर्स को पटरियों के साथ रोलिंग जुड़ाव के लिए पंखों पर ले जाया जाता है और स्क्रैपर ब्लेड हैं

पटरियों से संदूषण को परिमार्जन करने के लिए रोलर्स से सटे पंखों पर ले जाया गया।



पटरियों को लाइनर के साथ या बिना प्रदान किया जा सकता है।यदि एक पंख बिना रोलर के प्रदान किया जाता है, तो

एक हल्का लोडिंग एप्लिकेशन, उदाहरण के लिए, ट्रैक अधिमानतः बिना लाइनर के प्रदान किया जाता है।



एक हल्की लोडिंग स्थिति उत्पन्न हो सकती है, उदाहरण के लिए, क्षैतिज रूप से उन्मुख के ऊपरी छोर पर

वाल्व व्यवस्था।हालांकि, भारी लोडिंग स्थितियों के तहत, उदाहरण के लिए, तल पर

क्षैतिज रूप से संचालित वाल्व व्यवस्था के अंत में, यह पसंद किया जाता है कि पंख प्रदान किए जाएं

लोड असर रोलर्स के साथ।



इस उदाहरण में, यह भी पसंद किया जाता है कि ट्रैक को आम तौर पर यू-आकार के लाइनर के साथ प्रदान किया जाए

क्रॉस-सेक्शन और स्टेनलेस स्टील जैसे बीहड़ सामग्री से बना है।

विशेष विवरण:



ना	भाग का नाम	सामग्री
1	शरीर	नमनीय कच्चा लोहा
2	कील	तन्य कच्चा लोहा + EPDM
3	तना अखरोट	ZCuAl10Fe3 गनमेटल
4	पाल बांधने की रस्सी	ईपीडीएम
5	ढक्कन	नमनीय कच्चा लोहा
6	ग्रंथि गैसकेट	ZCuAl10Fe3 गनमेटल
7	तना	2Cr13 एसएसएक्स 20Cr13
8	ग्रंथि	नमनीय कच्चा लोहा
9	रबर वाइपर	ईपीडीएम/एनबीआर
10	हाथ का पहिया	नमनीय कच्चा लोहा



विशेषताएं



शॉट ब्लास्टिंग

शॉट-ब्लास्टिंग द्वारा समाप्त सुरक्षात्मक सतह और सतह चिकनी और साफ-सुथरी है।



समतल सीट

बिना बैठने के अवकाश के निर्बाध निरंतर बोर मार्ग, अशुद्धता को भरना आसान नहीं है।

सीधे तरल बनाना।



रबर से उपचार

आंतरिक और बाहरी दोनों को रबर वल्केनाइजेशन के उन्नत ज्ञान के साथ लेपित किया जाता है, फिर बना

रबर की लोच के बारे में सुनिश्चित करें, और सुनिश्चित करें कि सटीक ज्यामिति आयाम।रबर और नमनीय

कच्चा लोहा वाल्व हाथ एक साथ मुश्किल से।यह लंबे समय तक उपयोग के कारण गिरने से बच सकता है।



⊙विरोधी जंग

आंतरिक और बाहरी दोनों को गैर-विषैले पाउडर एपॉक्सी राल के साथ लेपित किया जाता है ताकि जंग प्रतिरोध की क्षमता को मजबूत किया जा सके और गुणवत्ता बढ़ाई जा सके

पानी की आपूर्ति का।



ऊबड़-खाबड़

पुराने नमनीय लोहे के वाल्व को नोगो से प्रभावित होने के बाद टूटना आसान है।यह रुक सकता है

टूटना तन्य लोहे की अच्छी यांत्रिकी क्षमता पर निर्भर करता है।



⊙ तीन "○" सीलबंद अंगूठी

तीन "ओ" - रिंगों के साथ, रिसाव को बहुत कम किया जा सकता है और "ओ" - रिंग हो सकता है

इस स्थिति में दबाव और बिना रुके पानी से बदल दिया जाता है।थ्रस्ट एक्सलट्री

घर्षण प्रतिरोध को कम करता है और परिचालन टोक़ को कम करता है।और यह स्विच सील हो सकता है

बिना खोले और बंद किए रिंग करें।



कठोर गोल शरीर

शरीर को सूक्ष्मता से स्थापित किया जाता है, कठोर ज्यामिति आकार बिना वाल्व की आंतरिक सीलिंग सुनिश्चित करता है

कोई प्रक्रिया।



⊙हल्का वजन

यह शरीर तन्य लौह से बना है, यह पुराने से 20% -30% हल्का है।आसानी से फिक्सिंग और

सर्विसिंग



अनुप्रयोग :यह वाल्व व्यापक रूप से तरल पाइप में फिक्सिंग खोलने या बंद करने के लिए लागू होता है

पानी, सीवेज निपटान, बिजली, ऊर्जा पाइप, रसायन, शिपिंग, ऊर्जा स्रोत आदि।

लागू मानक

⊙अमेरिकी मानक
ANSI/AWWA C509 . के लिए डिज़ाइन करें
एएसएमई बी16.10-2000 (आईएसओ 3 श्रृंखला) के लिए आमने-सामने आयाम
निकला हुआ किनारा और ड्रिलिंग एसएमई / एएनएसआई बी16.42-1998

⊙ब्रिटिश मानक
बीएस5163,बीएस5150 . के लिए डिजाइन
BS5163 (ISO 3series, ISO19 सीरीज़) के लिए आमने-सामने आयाम
निकला हुआ किनारा और ड्रिलिंग BS4504 part1 (EN1092) के लिए

⊙जर्मनी मानक
DIN3352 . के लिए डिज़ाइन करें
DIN3202 के लिए आमने-सामने आयाम (F4: ISO 14 श्रृंखला; F5: ISO 15 श्रृंखला)
बीएस EN1092 . के लिए निकला हुआ किनारा और ड्रिलिंग

अनुप्रयोग:इस वाल्व को ऐसे पानी में फिक्सिंग खोलने या बंद करने के लिए तरल पाइप में व्यापक रूप से लगाया जाता है,

सीवेज निपटान, बिजली, ऊर्जा पाइप, रसायन, शिपिंग, ऊर्जा स्रोत आदि।

रेसिलिएंट सीटेड नॉन राइजिंग स्टेम ब्रिटिश स्टैंडर्ड, आउटलाइन और कनेक्टिंग डाइमेंशन

बीएस 5163 के अनुसार, (आईएसओ 3 श्रृंखला); बीएस 4504.3.2-89 (10 बार);

व्यास डीएन		कनेक्शन आयाम
मिमी	इंच	ली	डी	डी1	डी2	बी	टी	जेडडी
40	1-1 / 2"	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	2-1/2"	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	8-23
250	10	330	395	350	319	22	3	12-23
300	12	356	445	400	370	25	4	12-23
350	14	381	505	460	429	25	4	16-23
400	16	406	565	515	480	25	4	16-28
450	18	432	615	565	530	26	4	20-28
500	20	457	670	620	582	27	4	20-28
600	24	508	780	725	682	30	5	20-31
700	28	610	895	840	794	33	5	24-31
800	31-1/2"	660	1015	950	901	35	5	24-34
900	36	711	1115	1050	1001	38	5	28-34
1000	40	811	1230	1160	1112	40	5	28-37



रेसिलिएंट सीटेड नॉन राइजिंग स्टेम ब्रिटिश स्टैंडर्ड, आउटलाइन और कनेक्टिंग डाइमेंशन

बीएस 5163 के अनुसार, (आईएसओ 3 श्रृंखला); बीएस 4504.3.2-89 (16 बीएआर);

व्यास डीएन		कनेक्शन आयाम
मिमी	इंच	ली	डी	डी1	डी2	बी	टी	जेडडी
40	1-1 / 2"	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	2-1/2"	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	12-23
250	10	330	405	355	319	22	3	12-28
300	12	356	460	410	370	25	4	12-28
350	14	381	520	470	429	27	4	16-28
400	16	406	580	525	480	28	4	16-31
450	18	432	640	585	548	30	4	20-31
500	20	457	715	650	609	32	4	20-34
600	24	508	840	770	720	36	5	20-37
700	28	610	910	840	794	40	5	24-37
800	31-1/2"	660	1025	950	901	43	5	24-40
900	36	711	1125	1050	1001	47	5	28-40
1000	40	811	1255	1170	1112	50	5	28-43
