उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | API ISO CE |
मॉडल संख्या: | डब्ल्यूसीबी |
न्यूनतम आदेश मात्रा: | 5पीसी |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | गत्ते का डिब्बा, प्लाई-लकड़ी के मामले या ग्राहकों के अनुरोध के अनुसार |
प्रसव के समय: | 10 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
उत्पादन का नाम: | ग्लोब द्वार | सामग्री: | डब्ल्यूसीबी |
---|---|---|---|
समाप्त होता है: | निकला हुआ किनारा | आवेदन: | गैस, तेल, पानी और अन्य कोरोसी तरल |
आकार: | डीएन80 | दबाव: | पीएन16 |
टेम्परेचर: | मध्यम दबाव | स्टेम थ्रेड स्थिति: | बाहर पेंच स्टेम ग्लोब वाल्व |
हाई लाइट: | स्क्रू डाउन नॉन रिटर्न ग्लोब वाल्व,DN15 ग्लोब वाल्व,DN200 ग्लोब वाल्व; |

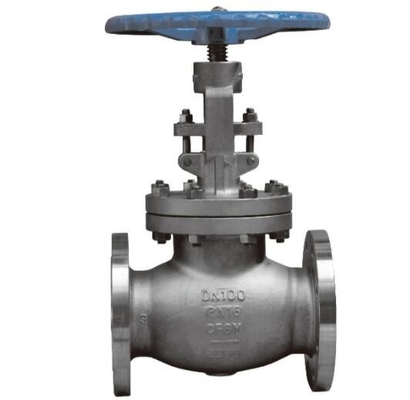

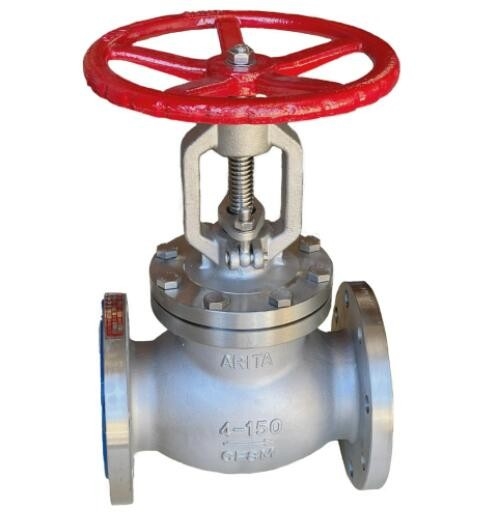

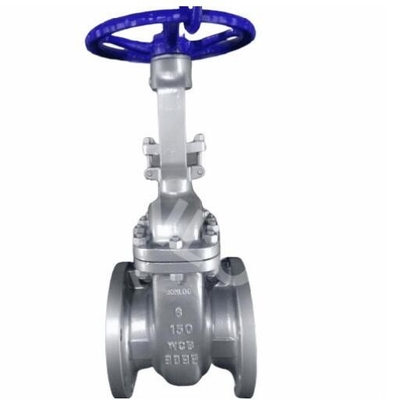

स्क्रू डाउन नो रिटर्न वाल्व ग्लोब डिज़ाइन विथ एंगल टाइप DN15 ~ DN200 साइज़
प्रोडक्ट का नाम: | निकला हुआ किनारा ग्लोब वाल्व | आवेदन: | तेल, गैस, पानी, भाप आदि, |
---|---|---|---|
आकार: | डीएन15 ~ डीएन200 | दबाव: | PN16~160/150lbs~2500lbs/JIS 10K/20K |
मानक: | एपीआई 6डी/एएनएसआई 16.5 बी/जेआईएस 20के/जेआईएस 10के | तापमान: | -29 ~ 425 सी |
शरीर: | कास्ट स्टील/WCB/WC6/स्टेनलेस स्टील | तना: | स्टेनलेस स्टील / 2Cr13 / SS304 |
सीट: | F6 / अनुरोध के रूप में | ||
उच्च प्रकाश: |
कास्ट स्टील ग्लोब वाल्व,2 इंच ग्लोब वाल्व |
DI . द्वारा बनाए गए कोण प्रकार के साथ कोई भी रिटर्न वाल्व ग्लोब डिज़ाइन नीचे स्क्रू करें
PN10 DN80 SDNR ग्लोब वाल्व, कोण प्रकार, GGG40.3 तन्य लौह शरीर, st.steel स्टेम और RG5 कांस्य डिस्क और सीट, निकला हुआ किनारा
सामग्री तालिका
भागों का नाम | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | डब्ल्यूसीबी |
वाल्व बोडी | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | डब्ल्यूसीबी |
वाल्व क्लैक | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
वाल्व रॉड | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
गद्दी | PTFE बुनना | PTFE बुनना | PTFE बुनना | PTFE बुनना | सीसा |
स्पेसर | 304+पीटीएफई | 304 एल + पीटीएफई | 316+पीटीएफई | 316L + PTFE | ग्रेफाइट+304 |
ग्रंथि | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | डब्ल्यूसीबी |
स्टफिंग रिंग | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
पेंच | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
काष्ठफल | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
PN16 ग्लोब वाल्व के आयाम
डी | ली | एच | एल1 | एच 1 | डी2 | मैं | डी | सी | एन | एच | टी | |
PN16DN15 | 15 | 130 | 180 | 90 | 163 | 100 | 13 | 95 | 65 | 4 | 14 | 14 |
PN16DN20 | 20 | 150 | 180 | 95 | 163 | 100 | 13 | 105 | 75 | 4 | 14 | 16 |
PN16DN25 | 25 | 160 | 180 | 100 | 163 | 100 | 13 | 115 | 85 | 4 | 14 | 16 |
PN16DN32 | 32 | 180 | 230 | 105 | 210 | 125 | 13 | 140 | 100 | 4 | 18 | 18 |
PN16DN40 | 40 | 200 | 245 | 115 | 227 | 160 | 15 | 150 | 110 | 4 | 18 | 18 |
PN16DN50 | 50 | 230 | 268 | 125 | 239 | 160 | 16 | 165 | 125 | 4 | 18 | 20 |
PN16DN65 | 65 | 290 | 291 | 145 | 264 | 180 | 20 | 185 | 145 | 4 | 18 | 20 |
PN16DN80 | 80 | 310 | 324 | 155 | 285 | 180 | 26 | 200 | 160 | 8 | 18 | 22 |
PN16DN100 | 100 | 350 | 354 | 175 | 306 | 200 | 36 | 220 | 180 | 8 | 18 | 24 |
PN16DN125 | 125 | 400 | 411 | 200 | 351 | 200 | 51 | 250 | 210 | 8 | 18 | 26 |
PN10DN150 | 150 | 480 | 465 | 225 | 393 | 250 | 56 | 285 | 240 | 8 | 22 | 26 |
PN10DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 8 | 22 | 26 |
PN16DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 12 | 22 |
28 |
ग्लोब वाल्व को उन्नत आंतरिक और अंतर्राष्ट्रीय मानक के संदर्भ में डिज़ाइन किया गया है।विभिन्न सामग्री को अपनाने, वाल्व विभिन्न माध्यमों जैसे पानी, तेल, गैस, भाप, कार्बामाइड और अन्य माध्यमों के साथ काम कर सकता है।
संभावित अनुप्रयोगों का चयन: |
(उद्योग) (पावर स्टेशन) |
(फ्लू गैस शोधन संयंत्र) (गैस आपूर्ति) |
(वैक्यूम सुविधाएं) (अमोनिया) |
(गर्म पानी) (क्लिलिंग और फ्रीजिंग सिस्टम) |
(हीटिंग तकनीक) (भाप प्रणाली) |
विशेषताएं |
आउटसाइड स्क्रू एंड योक (OS & Y), राइजिंग स्टेम |
बोल्टेड बोनट |
शंकु डिस्क |
क्रायोजेनिक सेवाओं के लिए विस्तारित बोनट |
प्रभाव हाथ पहिया वैकल्पिक |
गियर वैकल्पिक |
विशेष विवरण |
डिजाइन: एएसएमई बी16.34/बीएस 1873 |
आमने सामने: ASME B16.10 |
एंड टू एंड: एएसएमई बी16.10 |
अंत निकला हुआ किनारा: एएसएमई बी 16.5 |
बीडब्ल्यू एंड: एएसएमई बी16.25 |
टेस्ट: एपीआई 598 |
विशेष: एनएसीई एमआर-01-75 |
नोट्स: सीरियल का आकार, वाल्व कनेक्टिंग निकला हुआ किनारा ग्राहकों के अनुसार डिजाइन किया जा सकता है।
उत्पाद प्रदर्शन विनिर्देश
पार्ट्स | सामग्री | |||
शरीर | एएसटीएम A216 GR.WCB | |||
गोल सीट | एएसटीएम ए105 + स्टेलाइट का सामना करना पड़ा | |||
डिस्क | एएसटीएम A105 + 13Cr का सामना करना पड़ा | |||
डिस्क जोर प्लेट | एएसटीएम ए276 टाइप 420 | |||
डिस्क नट | एएसटीएम ए276 टाइप 410 | |||
तना | एएसटीएम A182 GR.F6 | |||
बोनट बोल्ट नट | एएसटीएम A194 GR.2H | |||
बोनट बोल्ट | एएसटीएम A193 GR.B7 | |||
पाल बांधने की रस्सी | सॉफ्ट आयरन + ग्रेफाइट | |||
बैकसीट बुशिंग | एएसटीएम ए276 टाइप 410 | |||
स्टेम पैकिंग | ब्रेडेड ग्रेफाइट और डाई गठित ग्रेफाइट रिंग | |||
ढक्कन | एएसटीएम A216 GR.WCB | |||
आईबोल्ट पिन | कार्बन स्टील | |||
ग्रंथि | एएसटीएम ए276 टाइप 410 | |||
ग्रंथि निकला हुआ किनारा | एएसटीएम A216 GR.WCB | |||
ग्लैंड आई बोल्ट | एएसटीएम ए307 जीआर.बी | |||
आईबोल्ट नट | एएसटीएम A194 GR.2H | |||
योक बुश | एएसटीएम A439 GR.D-2 | |||
स्क्रू | कार्बन स्टील | |||
हाथ का पहिया | नरम लोहा | |||
हाथ पहिया नट | एएसटीएम A194 GR.2H | |||
वॉशर | कार्बन स्टील | |||
घोड़े का अंसबंध | एएसटीएम A216 GR.WCB | |||
योक पैन बोल्ट नट | एएसटीएम A194 GR.2H | |||
योक पान बोल्ट | एएसटीएम A193 GR.B7 | |||
सहन करना | इस्पात | |||
अनुरोध पर लालटेन की अंगूठी | एएसटीएम ए276 टाइप 410 |
मुख्य आयाम
एएसएमई प्रेशर क्लास 150 एलबी-आयाम और वजन
एनपीएस | में | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
डी | मिमी | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 | 337 | 387 |
एल-एल1 | में | 8 | 8.5 | 9.5 | 11.5 | 14 | 16 | 19.5 | 24.5 | 27.5 | 31 | 36 |
(आरएफ-बीडब्ल्यू) | मिमी | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
एल2 | में | 8.5 | 9 | 10 | 12 | 14.5 | 16.5 | 20 | 25 | 28 | 31.5 | 36.5 |
(आरटीजे) | मिमी | 216 | 229 | 254 | 305 | 368 | 419 | 508 | 635 | 711 | 800 | 927 |
एच | में | 13.43 | 14.45 | 14.76 | 19.02 | 21.14 | 20.35 | 23.23 | 29.69 | 37.05 | 42.72 | 38.03 |
(खुला हुआ) | मिमी | 341 | 367 | 375 | 483 | 537 | 517 | 590 | 754 | 941 | 1085 | 966 |
वू | में | 7.87 | 9.84 | 9.84 | 11.81 | 11.81 | 13.78 | 15.75 | 17.72 | 25.2 | 25.2 | 18.11 |
मिमी | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 640 | 640 | 460 | |
डब्ल्यूटी | बीएफ | 22 | 29 | 42 | 64 | 77 | 105 | 154 | 288 | 507 | 617 | 810 |
(किलोग्राम) | बीडब्ल्यू | 19 | 25 | 34 | 49 | 65 | 82 | 131 | 249 | 430 | 580 | 763 |
एएसएमई दबाव वर्ग 300 एलबी-आयाम और वजन
एनपीएस | में | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
डी | मिमी | 51 | 64 | 76 | 102 | 127 | 152 | 203 | 254 | 305 |
एल-एल1 | में | 10.5 | 11.5 | 12.5 | 14 | 15.75 | 17.5 | 22 | 24.5 | 28 |
(आरएफ-बीडब्ल्यू) | मिमी | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 |
एल2 | में | 11.12 | 12.12 | 13.12 | 14.62 | 16.37 | 18.12 | 22.62 | 25.12 | 28.62 |
(आरटीजे) | मिमी | 283 | 308 | 333 | 371 | 416 | 460 | 575 | 638 | 727 |
एच | में | 13.74 | 14.8 | 16.93 | 19.13 | 22.05 | 24.33 | 36.89 | 37.36 | 39.17 |
(खुला हुआ) | मिमी | 349 | 376 | 430 | 486 | 560 | 618 | 937 | 949 | 995 |
वू | में | 7.87 | 9.84 | 9.84 | 13.78 | 15.75 | 17.72 | 2.05 | 25.2 | 18.11 |
मिमी | 200 | 250 | 250 | 350 | 400 | 450 | 560 | 640 | 460 | |
डब्ल्यूटी | बीएफ | 31 | 43 | 57 | 86 | 130 | 168 | 280 | 385 | 724 |
(किलोग्राम) | बीडब्ल्यू | 26 | 38 | 44 | 68 | 110 | 138 | 228 | 329 | 618 |
एएसएमई दबाव वर्ग 300 एलबी-आयाम और वजन
एनपीएस | में | 2 | 2.5 | 3 | 4 | 6 | 8 | 10 | 12 |
डी | मिमी | 51 | 64 | 76 | 102 | 152 | 200 | 248 | 298 |
एल-एल1 | में | 11.5 | 13 | 14 | 17 | 22 | 26 | 31 | 33 |
(आरएफ-बीडब्ल्यू) | मिमी | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 |
एल2 | में | 11.62 | 13.12 | 14.12 | 17.12 | 22.12 | 26.12 | 31.12 | 33.12 |
(आरटीजे) | मिमी | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 |
एच | में | 16.73 | 19.76 | 20.51 | 24.41 | 34.88 | 36.69 | 40.94 | 50.39 |
(खुला हुआ) | मिमी | 425 | 502 | 521 | 620 | 886 | 932 | 1040 | 1280 |
वू | में | 9.84 | 11.81 | 13.78 | 17.72 | 22.05 | 18.11 | 24.02 | 29.92 |
मिमी | 250 | 300 | 350 | 450 | 560 | 460 | 610 | 760 | |
डब्ल्यूटी | बीएफ | 39 | 58 | 73 | 120 | 327 | 482 | 700 | 900 |
(किलोग्राम) | बीडब्ल्यू | 33 | 48 | 61 | 95 | 261 | 385 | 588 | 795 |
संक्षिप्त परिचय:
ग्लोब वाल्व को उन्नत आंतरिक और अंतर्राष्ट्रीय मानक के संदर्भ में डिज़ाइन किया गया है।शरीर अपनाता है
गोलाकार विन्यास, और इसमें अच्छी उपस्थिति, अच्छा कार्य और बेहतर गुणवत्ता की सुविधा भी है।
CLASS150 से CLASS1500, और -29 ℃ ~ 425 ℃ (स्टील), -40 ℃ ~ 550 ℃ (स्टेनलेस स्टील) पर लागू करें।
विभिन्न सामग्रियों का उपयोग करके, वाल्व विभिन्न माध्यमों से काम कर सकता है, जैसे पानी, तेल, गैस, भाप,
कार्बामाइड और
अन्य माध्यम।
विशेषताएं:
-पीछे की सील
वाल्व पूरी तरह से खुलने पर भरोसेमंद पैकिंग और सीलिंग सुनिश्चित करने के लिए बैक सील डिज़ाइन। (दबाव में पैकिंग के प्रतिस्थापन की अनुशंसा नहीं की जाती है)
-घर्षण का विरोध करें
वाल्व डिस्क को पर्याप्त तीव्रता और कठोरता दी गई है।डिस्क सीलिंग सतह को वेल्डेड के साथ बनाया जा सकता है
उपग्रह मिश्र धातु
जड़ा या अन्य सामग्री जो उपयोगकर्ताओं के अनुरोधों का जवाब दे रही है।
-सटीक डिजाइन:
सटीक गणना के अनुसार बॉडी और बोनट को डिज़ाइन करें।शरीर और बोनट में उच्च शक्ति होती है,
कठोर और प्रवाह क्षमता।
मेल भाग और सामग्री
आइटम भागों का नाम | सामग्री | |
1 | शरीर | WCB, CF8, CF8M |
2 | सीट | 2Cr13,25+ उपग्रह |
3 | डिस्क | 2Cr13, 304, 25+ उपग्रह |
4 | तना | 2Cr13, 304, 304L |
5 | पाल बांधने की रस्सी | ग्रेफाइट+304, ग्रेफाइट+08 स्टील |
6 | ढक्कन | डब्ल्यूसीबी, CF8, CF8M |
7 | पैकिंग | ग्रेफाइट, PTFE |
8 | हाथ का पहिया | एचटी 250, क्यूटी 450 |
तकनीकी विनिर्देश
-नाममात्र व्यास: 2 ”-12”
-लागू तापमान: -29 ℃ ~ 425 ℃ (स्टील) -40 ℃ ~ 550 ℃
(स्टेनलेस स्टील)
-नाममात्र दबाव: 150एलबी 300एलबी 600एलबी 900एलबी 1500एलबी
-लागू माध्यम: पानी, गैस, तेल, और अन्य कास्टिक माध्यम।
अनुप्रयोग मानक
-निर्माण मानक: एएनएसआई बी16.34
आमने सामने आयाम: एएनएसआई बी 16.10
- निकला हुआ किनारा आयाम: एएनएसआई बी 16.5
-टेस्ट: एपीआई 598
विवरण:
मुख्य बाहरी और कनेक्शन आयाम
कक्षा 150 | |||||||||
आकार (में) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
एल, एल 1-आरएफ। बीडब्ल्यू (मिमी) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
एल 2-आरटीजे (मिमी) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
हम्म) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
के (मिमी) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
वजन (किग्रा) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
क्लास 300 | |||||||||
आकार (में) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
एल, एल 1-आरएफ। बीडब्ल्यू (मिमी) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
एल 2-आरटीजे (मिमी) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
हम्म) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
के (मिमी) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
वजन (किग्रा) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
क्लास 600 | |||||||||||||||
आकार (में) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | |||||||
एल, एल 1-आरएफ। बीडब्ल्यू (मिमी) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | |||||||
एल 2-आरटीजे (मिमी) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 | |||||||
हम्म) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 | |||||||
के (मिमी) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 | |||||||
वजन (किग्रा) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 | |||||||
क्लास900 | |||||||||||||||
आकार (में) | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | ||||||||
एल, एल 1-आरएफ। बीडब्ल्यू (मिमी) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | ||||||||
एल 2-आरटीजे (मिमी) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | ||||||||
हम्म) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | ||||||||
के (मिमी) | 300 | 350 | 350 | 500 | 500 | 350* | 350* | ||||||||
वजन (किग्रा) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | ||||||||
नोट: "*" का प्रयोग करें, मतलब गियर बॉक्स को ठीक कर दिया है। |
कक्षा 1500 | |||||
आकार (में) | 2" | 2-1/2" | 3" | 4" | 6" |
एल, एल 1-आरएफ। बीडब्ल्यू (मिमी) | 368 | 419 | 470 | 546 | 705 |
एल 2-आरटीजे (मिमी) | 371 | 422 | 473 | 549 | 711 |
हम्म) | 550 | 582 | 625 | 750 | 925 |
के (मिमी) | 300 | 350 | 400 | 450 | 600 |
वजन (किग्रा) | 116 | 125 | 145 | 210 |
475 |
व्यक्ति से संपर्क करें: Vicky
दूरभाष: +8617717082304
वाटर ऑयल बेस गैस कास्ट स्टील एसएस 3 वे बॉल वाल्व फ्लैंग्ड एंड फुल पोर्ट बॉल वाल्व
स्टेनलेस स्टील फ्लोटिंग बॉल वाल्व तीन तरह से सरल संरचना आसान ऑपरेशन
4 वे बॉल वाल्व एसएस 316 बॉडी / बॉल / स्टेम पीटीएफई सीटें फ्लांग एएनएसआई क्लास 150 बॉल वाल्व
CF8 1.6MPa 2 इंच स्टेनलेस स्टील गेट वाल्व, कक्षा 150 निकला हुआ किनारा मैनुअल गेट वाल्व
SS304 DN100 PN16 स्टेनलेस स्टील गेट वाल्व पाउडर लेपित
एएसटीएम ए 126 1 "175 पीएसआई राइजिंग प्लग वाल्व 10000 पीएसआई एच सीरीज फ्लैग्ड प्लग वाल्व
SS304 3/4 '' 150LB मैनुअल ग्लोब वाल्व, फ्लैंग्ड ग्लोब वाल्व स्टेनलेस स्टील
1/2 '' 150LB मैनुअल स्टेनलेस स्टील ग्लोब वाल्व निकला हुआ किनारा SS304 A351 CF8 ग्लोब वाल्व
उच्च तापमान WCB ग्लोब वाल्व, 3/4 '' 150LB निकला हुआ किनारा अंत कार्बन स्टील ग्लोब वाल्व
