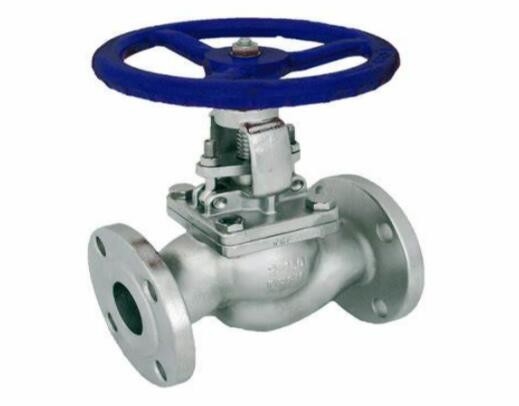

एपीआई 598 CF8M निकला हुआ ग्लोब वाल्व DIN 3202 ANSI 150 स्टील ग्लोब वाल्व

ग्लोब वाल्व

विवरण
आकार: 100 मिमी
दबाव रेटिंग: PN100
बॉडी / बोनट: WCB (GP240GH)
डिस्क: WCB (GP240GH)
सीट: 13% करोड़
बट वेल्डेड फ्लैंगेस
बाहरी पेंच और जुए
बोल्ट वाला बोनट

विशेषताएं
1. सीधे पैटर्न शरीर डिजाइन
2. ओएस एंड वाई, स्क्रू और योक के बाहर;
3. बीबी, बोल्टेड बोनट
4. बोनट के साथ योक इंटरग्रल
5. राइजिंग स्टेम और हैंडव्हील
6. ढीली डिस्क, प्लग या बॉल का विकल्प
7. अक्षय सीट की अंगूठी
8. 10″ और उससे अधिक के लिए प्रभाव हैंडव्हील
9. क्षैतिज सेवा
10. निकला हुआ किनारा या बट वेल्ड समाप्त होता है
11. गियर ऑपरेटर के साथ उपलब्ध

धातु सीट के साथ कार्बन स्टील एएनएसआई 300 निकला हुआ ग्लोब वाल्व।बीएस 1873 के लिए डिज़ाइन और निर्मित, एएसएमई बी 16.10 के लिए फेस टू फेस एएसएमई बी 16.5 के फ्लैंगेस के साथ, एन 12266-1 द्वारा परीक्षण किया गया।स्टेनलेस स्टील प्रबलित ग्रेफाइट गैसकेट और लचीला ग्रेफाइट पैकिंग।अधिक स्थायित्व और पहनने के लिए 13CR प्रबलित सीटें और डिस्क।भाप और उच्च तापमान अनुप्रयोगों के लिए बढ़िया।ग्लोब वाल्व नियमित रूप से गेट वाल्व या अन्य मैनुअल नियंत्रण वाल्वों पर भी उपयोग किए जाते हैं जहां उपयोगकर्ता अधिक से अधिक प्रवाह नियंत्रण प्राप्त करना चाहता है।जैसे ही शाफ्ट नीचे आता है, उसके नीचे एक 'ग्लोब शेप' होता है जो सीट पर बंद होने से पहले प्रवाह को धीरे-धीरे कम कर देता है।सभी ग्लोब वाल्व परीक्षण और सैन्य प्रमाणपत्रों के लिए गुणवत्ता आश्वासन देने के लिए कास्ट हीट नंबर के साथ आते हैं।

ग्लोब वाल्व के शरीर के डिजाइन

ग्लोब वाल्व के लिए तीन प्राथमिक बॉडी डिज़ाइन हैं, अर्थात्..

टी पैटर्न या जेड-बॉडी



कोण पैटर्न


वाई पैटर्न या वाई-बॉडी बॉडी




ग्लोब वाल्व की डिस्क और सीट और स्टेम

डिस्क..ग्लोब वाल्व के लिए सबसे आम डिस्क डिजाइन हैं.. बॉल डिस्क, कंपोजिशन डिस्क और प्लग डिस्क।बॉल डिस्क डिजाइन मुख्य रूप से कम दबाव और कम तापमान प्रणालियों में उपयोग किया जाता है।यह प्रवाह को थ्रॉटलिंग करने में सक्षम है, लेकिन सिद्धांत रूप में इसे रोकने और प्रवाह शुरू करने के लिए लागू किया जाता है।
संरचना डिस्क डिज़ाइन डिस्क पर एक कठोर, गैर-धातु डालने वाली अंगूठी का उपयोग करता है, जो एक तंग बंद सुनिश्चित करता है।
प्लग डिस्क डिज़ाइन बॉल या कंपोज़िशन डिज़ाइन की तुलना में बेहतर थ्रॉटलिंग प्रदान करता है।वे कई अलग-अलग डिज़ाइनों में उपलब्ध हैं और वे सभी लंबे और पतले हैं।

सीट..ग्लोब वाल्व सीटों को या तो एकीकृत किया जाता है या वाल्व बॉडी में खराब कर दिया जाता है।कई ग्लोब वाल्व में बोनट के अंदर बैकसीट होते हैं।पीछे की सीटें स्टेम और बोनट के बीच एक सील प्रदान करती हैं और वाल्व के पूरी तरह से खुले होने पर सिस्टम के दबाव को वाल्व की पैकिंग के खिलाफ बनने से रोकती हैं।पिछली सीटों को अक्सर ग्लोब वाल्व में लगाया जाता है।

तना..ग्लोब वाल्व डिस्क और स्टेम को जोड़ने के लिए दो तरीकों का उपयोग करता है.. टी-स्लॉट और डिस्क नट निर्माण।टी-स्लॉट डिज़ाइन में, डिस्क स्टेम के ऊपर स्लाइड करती है, जबकि डिस्क नट डिज़ाइन में, डिस्क को स्टेम में खराब कर दिया जाता है।
