उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | ISO |
मॉडल संख्या: | / |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | egotiable |
पैकेजिंग विवरण: | वाल्वों को प्लास्टिक बबल शीट और प्लाईवुड बक्सों में लपेटा जाता है |
प्रसव के समय: | 25 कार्यदिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 10000 पीसी / माह |
सामग्री: | स्टेनलेस स्टील | संरचना: | गेंद |
---|---|---|---|
पोर्ट आकार: | मानक | दबाव: | उच्च दबाव |
मीडिया का तापमान: | उच्च तापमान | मानक या अमानक: | मानक |
मिडिया: | पानी, गैस, तेल | प्रोडक्ट का नाम: | मिनी स्टेनलेस स्टील हैंडल कीमत बॉल वाल्व |
आकार: | 3/4" | रंग: | अनुकूलित |
कार्य का दबाव: | पीएन16 | शरीर की सामग्री: | 304 |
संबंध: | ग्राहकों के ड्राइंग अनुरोध के अनुसार अनुकूलित करें | वाल्व प्रकार: | 2 रास्ते |
हाई लाइट: | 304 स्टेनलेस स्टील बॉल वाल्व,उच्च दबाव स्टेनलेस स्टील बॉल वाल्व,316L स्टेनलेस स्टील पुरुष बॉल वाल्व |

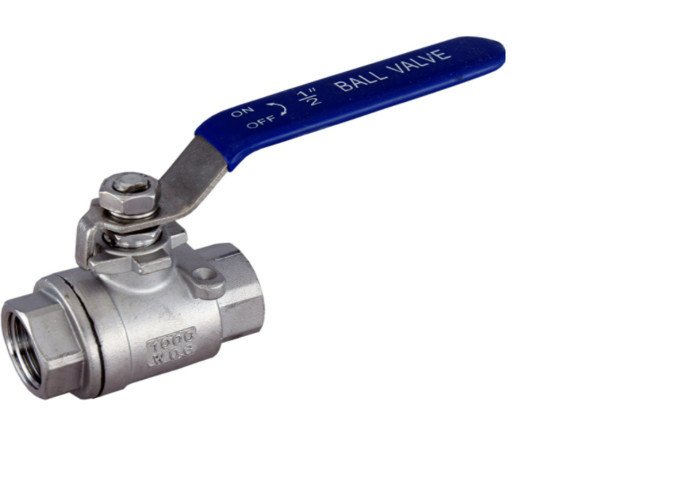

हॉट सेल स्टेनलेस स्टील बॉल वाल्व 304/316एल 1 टुकड़ा/3 टुकड़ा/2 टुकड़ा पुरुष बॉल वाल्व
प्रोडक्ट का नाम: | फ्लोटिंग बॉल वाल्व | आवेदन पत्र: | ठंडे पानी का टैंकपेट्रोलियम, रसायन विज्ञान |
---|---|---|---|
आकार: | 22 मिमी | दबाव: | 1000 WOG |
मानक: | डीआईएन/बीएस/एएनएस आई/जेआईएस/एपीआई/एएसएमई | शरीर: | स्टेनलेस स्टील एएसटीएम ए 182 एफ316 |
तना: | स्टेनलेस स्टील एएसटीएम ए 182 एफ316 | ||
प्रमुखता से दिखाना: |
22 मिमी पेट्रोलियम फ्लोटिंग बॉल वाल्व,एसआईपी स्टरलाइज़ेशन फ्लोटिंग बॉल वाल्व,डब्ल्यूसीबी पेट्रोलियम फ्लोटिंग बॉल वाल्व |
पेट्रोलियम, रसायन विज्ञान एपीआई 6डी के लिए अनुकूलित आकार फ्लोटिंग बॉल वाल्व
फ्लोटिंग बॉल वाल्व परिचय:
वाल्व डिज़ाइन, सीआईपी और एसआईपी की आवश्यकता को पूरा करता हैनसबंदी और सफाई, 180 डिग्री सेल्सियस का दावानजुगे है,दबाव 8 बार, स्वचालित क्षतिपूर्ति सीलिंग डिजाइन,छोटा टॉर्क, लंबी सेवा जीवन आदि।विद्युत जैसी विभिन्न संरचनाओं के साथ उपलब्ध हैक्षैतिज वायवीय, स्टेनलेस स्टील, क्षैतिज ऊर्ध्वाधरवायवीय कुंजी मैन्युअल रूप से संभाल, भी सुसज्जित किया जा सकता हैनियंत्रण इकाई, लोकेटर, स्थिति सेंसर और अन्य के साथसंगत स्वचालित नियंत्रण प्रणाली।
बॉल वाल्व, थ्रेडेड,
स्टेनलेस स्टील एएसटीएम ए 182 एफ316 बॉडी/बॉल स्टेम,
सीट/सील,
नाममात्र व्यास 1/2 इंच, कक्षा 1000 WOG,
पूर्ण बोर प्रकार, ड्राइव लीवर 1/2 बोर।
एमएसएस एसपी-110 मानक।
फ्लोटिंग बॉल वाल्व मुख्य भाग और सामग्री
नाम का हिस्सा | सामग्री |
शरीर | WCB,ZG1Cr18Ni9Ti,CF8 |
गेंद | 1Cr18Ni9Ti 304,316 |
तना | 1Cr18Ni9Ti 304,316 |
एक प्रकार का अंगूठी | पॉलीटेट्राफ्लुओरोएथलीन (पीटीएफई) |
पैकिंग | पॉलीटेट्राफ्लुओरोएथलीन (पीटीएफई) |
डीएन | जी | बी | एल | इ | एच | ए |
6 | 1/4" | 8 | 54 | 11.5 | 52 | 105 |
10 | 3/8" | 10 | 54 | 11.5 | 52 | 105 |
15 | 1/2" | 15 | 62.5 | 14 | 65 | 130 |
20 | 3/4" | 20 | 73.5 | 15 | 70 | 130 |
25 | 1" | 25 | 86 | 15 | 78 | 150 |
32 | 1-1/4" | 32 | 101 | 18 | 82 | 180 |
40 | 1-1/2" | 38 | 110 | 19 | 90 | 200 |
50 | 2" | 50 | 123 | 19 | 98 | 200 |
65 | 2-1/2" | 64 | 165 | 23 | 140 | 240 |
80 | 3" | 80 | 190 | 25 | 135 | 260 |
तकनीकी विनिर्देश
नाममात्र दबाव (एमपीए) | पीएन | 2.5,4.0,6.4 |
शक्ति परीक्षण दबाव (एमपीए) | पीटी | 3.8,6.0,9.6 |
कम दबाव सील परीक्षण (एमपीए) | 0.6 | |
उच्च दबाव सील परीक्षण (एमपीए) | 3.0,4.8,7.6 | |
लागू माध्यम | पानी, तेल, गैस, नाइट्रिक एसिड, एसिटिक एसिड | |
लागू तापमान | -40~180℃ |
विशेषता:
-वाल्व स्टेम की एंटी-ब्लोआउट संरचना
जब माध्यम वाल्व से होकर गुजरता है, तो वाल्व बॉडी में दबाव संभवतः हो सकता है
यदि बीच में दबाव है, तो स्टेम को बाहर धकेलें, या जब वाल्व की मरम्मत हो रही हो
गुहा, वाल्व को अलग करने पर स्टेम या माध्यम आसानी से उड़ने लगता है,
जो इंसानों को चोट पहुंचा सकता है,
संभावनाओं को रोकने के लिए, एक डमी क्लब की पैकिंग की जाती है और थ्रस्ट बेयरिंग को जला दिया जाता है
या अन्य कारणों से पैकिंग क्षतिग्रस्त हो गई है, वाल्व बॉडी में माध्यम का दबाव
वाल्व स्टेम के डमी क्लब को ऊपरी सील चेहरे के निकट संपर्क में बनाएगा
वाल्व बोडी।
इस प्रकार क्षति पैकिंग स्थिति से माध्यम को लीक होने से रोका जा सके।
-विश्वसनीय सील संरचना
सीट PTFE से बनी है.क्योंकि सीट और गेंद के बीच संपर्क क्षेत्र होगा
मध्य गुहा का दबाव बढ़ने के साथ और अधिक ऊँचा हो जाता है,
मामले में, छोटे प्रतिरोध बॉल वाल्व में सभी वाल्वों का सबसे छोटा प्रतिरोध होता है
कम बोर का, प्रतिरोध अभी भी थोड़ा है।
-शीघ्र स्विच
बॉल वाल्व 90° में घूमता है, यह जल्दी से खुलने या बंद होने का काम करता है।
विशेष विवरण:
तकनीकी विनिर्देश
- नाममात्र व्यास: 1/2"-25"
- लागू तापमान: -29℃~425℃(स्टील) -40℃~550℃(स्टेनलेस स्टील)
- नाममात्र दबाव: 150 पाउंड, 300 पाउंड, 600 पाउंड, 900 पाउंड, 1500 पाउंड पीएन16/25/40/64/100/160, जेआईएस 5के /10के/20के
- लागू माध्यम: पानी, गैस, तेल, और अन्य दाहक माध्यम।
फ्लोटिंग बॉल वाल्व विशेषताएं:
- वाल्व स्टेम की एंटी-ब्लोआउट संरचना
जब माध्यम वाल्व से होकर गुजरता है, तो वाल्व बॉडी में दबाव संभवतः स्टेम को बाहर धकेल सकता है, या
जब वाल्व की मरम्मत होती है, यदि मध्य गुहा में दबाव होता है, तो स्टेम या माध्यम आसानी से लगने लगता है
वाल्व को अलग करने पर उड़ जाता है, जिससे मनुष्यों को चोट लग सकती है, इसे रोकने के लिए
संभावनाएँ, एक डमी क्लब पैकिंग कर रहा है और थ्रस्ट बेयरिंग जल गया है या पैकिंग अन्य के कारण क्षतिग्रस्त हो गई है
कारण, वाल्व बॉडी में माध्यम का दबाव वाल्व स्टेम के डमी क्लब को निकट संपर्क में लाएगा
वाल्व बॉडी के ऊपरी सील चेहरे के साथ।इस प्रकार क्षति पैकिंग से माध्यम को लीक होने से रोका जा सके
पद।
- विश्वसनीय सील संरचना
सीट PTFE से बनी है.क्योंकि सीट और गेंद के बीच संपर्क क्षेत्र अधिक ऊंचा हो जाएगा
मध्य गुहा का दबाव बढ़ने के साथ, छोटे प्रतिरोध बॉल वाल्व का प्रतिरोध सभी में सबसे छोटा होता है
वाल्व, कम बोर के मामले में, प्रतिरोध अभी भी थोड़ा है।
-प्रॉम्प्ट स्विच
बॉल वाल्व 90° में घूमता है, यह जल्दी से खुलने या बंद होने का काम करता है।
परीक्षण दबाव
मुख्य कनेक्शन आयाम
|
