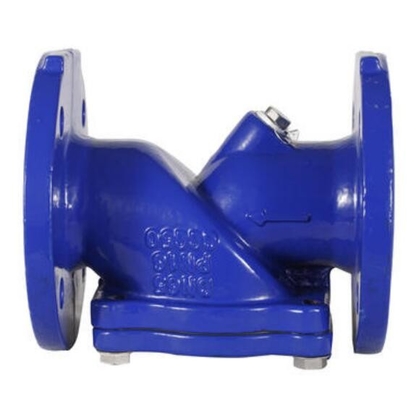

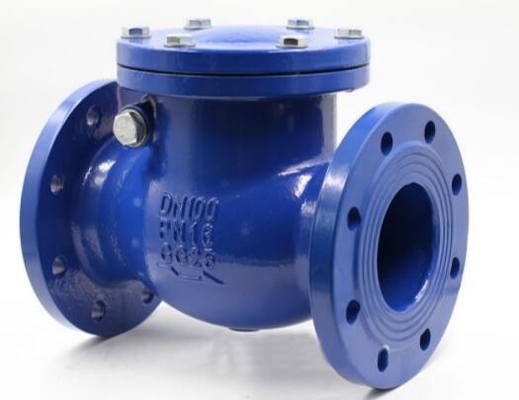

डक्टाइल आयरन GGG50 स्लाइडिंग मल्टी बॉल चेक वाल्व बड़ा आकार DN400 DN500



डक्टाइल आयरन GGG50 स्लाइडिंग मल्टी-बॉल चेक वाल्व बड़ा आकार DN400, DN500



निकला हुआ किनारा बॉल चेक वाल्व, डिस्क के रूप में रबर से ढके रोलर का उपयोग करता है, जब, की कार्रवाई के तहत

माध्यम, वाल्व के अंदर अभिन्न स्लाइडिंग पथ के साथ ऊपर और नीचे रोल कर सकते हैं ताकि खोलने के लिए या

बंद करो।और इसमें अच्छी जकड़न, मूक बंद और पानी के हथौड़े का कोई उत्पादन नहीं है।



शरीर पूर्ण जल-प्रवाह पथ डिजाइन, बड़ा प्रवाह, छोटा प्रतिरोध और जल सिर का नुकसान छोटा है

स्विंग प्रकार का 50। यह लंबवत या क्षैतिज रूप से माउंट करने योग्य है और ठंडे पानी के लिए इस्तेमाल किया जा सकता है,

गर्म पानी, औद्योगिक और जीवित कीचड़ पाइप नेटवर्क, विशेष रूप से पनडुब्बी कीचड़ पंप के लिए उपयुक्त।



मध्यम तापमान: 0 ~ 80 ℃।



विनिर्देश

पीएन: 1.0～1.6MPa

डीएन: 50～1000 मिमी

मध्यम: पानी

तापमान: 0～80℃

निकला हुआ किनारा ड्रिल: दीन



सामग्री

पार्ट्स	तन	गेंद	सीट
सामग्री	सीआई, डीआई, डब्ल्यूसीबी	WCB कोटिंग NBR	डब्ल्यूसीबी, एसएसटी



आयाम

डीएन	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
ली	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
एच	180	210	225	245	280	320	380	450	470	500
एच 1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700











विवरण:



तकनीकी पैमाने
नमूना	पीएन (एमपीए)	कास्टिंग परीक्षण दबाव (एमपीए)	सील परीक्षण दबाव (एमपीए)	शरीर की सामग्री, बोनट
मुख्यालय44X-10	1	1.5	1.1	लोहा या स्टील
मुख्यालय414-16	1.6	2.4	1.76
मेल भाग और सामग्री
शरीर: कच्चा लोहा, नमनीय कच्चा लोहा, WCB
बोनट: कच्चा लोहा, तन्य कच्चा लोहा, WCB
गेंद: न्योप्रीन के साथ लेपित कास्ट स्टील;
माध्यम: पानी और कमजोर संक्षारक द्रव



अनुप्रयोग:

निकला हुआ किनारा बॉल चेक वाल्व, डिस्क के रूप में रबर से ढके रोलर का उपयोग करता है, जब, की कार्रवाई के तहत

माध्यम, वाल्व के अंदर अभिन्न स्लाइडिंग पथ के साथ ऊपर और नीचे रोल कर सकते हैं ताकि खोलने के लिए या

बंद करो।



और इसमें अच्छी जकड़न, मूक बंद और पानी के हथौड़े का कोई उत्पादन नहीं है।



शरीर पूर्ण जलप्रवाह पथ डिजाइन, बड़ा प्रवाह, छोटा प्रतिरोध और जल सिर का नुकसान छोटा है

स्विंग प्रकार का 50 से।



यह लंबवत या क्षैतिज रूप से माउंट करने योग्य है और इसका उपयोग ठंडे पानी, गर्म पानी, औद्योगिक और के लिए किया जा सकता है

जीवित कीचड़ पाइप नेटवर्क, विशेष रूप से पनडुब्बी कीचड़ पंप के लिए उपयुक्त।



मध्यम तापमान: 0 ~ 80 ℃।



आयाम
डीएन (मिमी)	ली	डी	डी1	डी2	Z-φd	एच
50	180	160	125	100	4-18	185
65	200	180	145	120	4-18	210
80	260	195	160	135	4-18/8-18	245
100	300	215	180	155	8-18	280
125	350	245	210	185	8-18	335
150	400	280	240	210	8-23	400
200	500	335	295	265	8-23/12-23	495
250	600	390/405	350/355	320	12-23/12-25	600
300	700	440/460	400/410	375	12-23/12-25	715
350	800	500/520	460/470	435	16-23/16-25	820



चेक वाल्व - बॉल टाइप (नॉन-रिटर्न वाल्व) एक अद्वितीय डिजाइन वाला पहला वाल्व था।एक बहुत ही सरल

लेकिन मजबूत डिजाइन जिसमें कोई महत्वपूर्ण तंत्र शामिल नहीं है।



पारंपरिक वाल्व में उपयोग किए जाने वाले हिंज पिन डिस्क तंत्र जैसे सभी भागों को समाप्त कर दिया गया है, और एक . में डाल दिया गया है

वापसी की स्थिति में प्रवाह मीडिया को गिरफ्तार करने के लिए प्रबलित रबर लेपित गेंद।



जब पंपिंग चालू होती है तो यह गेंद प्रवाह पथ से पूरी तरह से बाहर निकल जाती है ताकि न्यूनतम हेड लॉस हो सके।



गोलाकार रबर कोटेड बॉल सील पूरी तरह से गोल वाल्व सीट पर पूरी तरह से लीक प्रूफ सुनिश्चित करती है

सीलिंग।



यह डिज़ाइन नॉन क्लॉगिंग और सेल्फ क्लीनिंग जैसे अन्य लाभ प्रदान करता है।इसमें वस्तुतः रखरखाव मुक्त

वाल्व, यदि आवश्यक हो, लंबे समय तक उपयोग के बाद, गेंद का ऑनलाइन प्रतिस्थापन केवल एक मिनट का काम है।



* कम बिजली की खपत

* बड़ी ठोस हैंडलिंग क्षमता

*स्वयं सफाई, नॉन-क्लॉगिंग

* परफेक्ट सीलिंग

* कम दबाव ड्रॉप





सिद्धांत:

इस वाल्व का दिल एक प्रबलित रबर की गेंद है।वाल्व की अनूठी डिजाइन गेंद की मुक्त आवाजाही की अनुमति देती है।

जब पंप शुरू होता है तो गेंद खुली स्थिति में चली जाती है और बिना किसी हस्तक्षेप के तरल के मुक्त प्रवाह की अनुमति देती है (चित्र देखें)।

जैसे ही पंप बंद हो जाता है, गेंद अपने वजन और पीठ के दबाव के कारण धातु की सीट के खिलाफ मजबूती से बैठ जाती है

तरल (अंजीर पर माउस।)इसके परिणामस्वरूप ड्रॉपलेस सीलिंग हो जाती है।





भाग सूची / निर्माण की सामग्री

भाग	विवरण	मानक	विशेष
1.	शरीर	कच्चा लोहा	सेंट स्टील, कास्ट स्टील
2.	आवरण	कच्चा लोहा	सेंट स्टील, कास्ट स्टील
3.	गेंद	नाइट्राइल प्रबलित	ईपीडीएम, नियोप्रीन
4.	कवर रिंग	नैटराइल रबड़	ब्यूटाइल, विटोन
5.	बॉल सीट रिंग	एलटी कांस्य	सेंट स्टील, हार्ड रब।
6.	फास्टनर	कार्बन स्टील	सेंट स्टील
