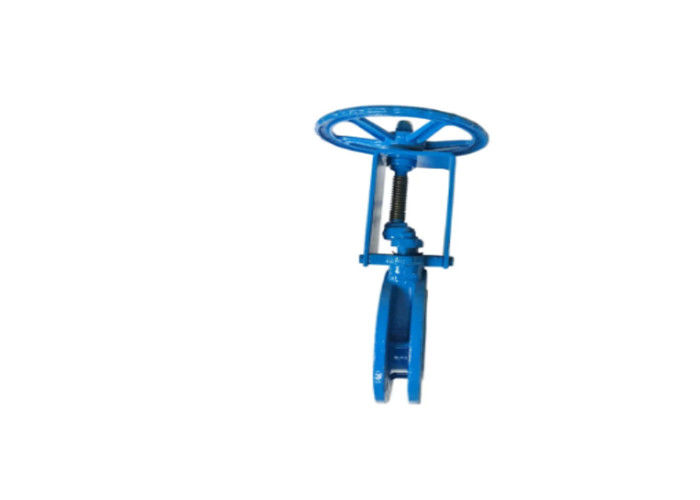

उच्च दबाव लचीला बैठा गेट वाल्व डीआईएन 3352, जेआईएस 10 के, एन 7005.2 निकला हुआ किनारा



लचीला बैठा गेट वाल्व परिचय



वाल्व गेट या क्लोजर सदस्य आमतौर पर कच्चा लोहा सामग्री से बने पच्चर के रूप में होता है

ताकि उच्च दबाव और उच्च प्रवाह अनुप्रयोगों के लिए उपयुक्त होने के लिए पर्याप्त रूप से ऊबड़-खाबड़ हो।



एक लचीला सीट गेट वाल्व में, वाल्व कील की बाहरी सतह को इलास्टोमेरिक के साथ लेपित किया जाता है

सामग्री ताकि ऊंचे परिचालन दबावों पर भी बुलबुला-तंग सील की पेशकश की जा सके।



वाल्व वेज को थ्रेडेड स्टेम को मोड़कर संचालित किया जाता है ताकि वाल्व को आगे बढ़ाया या वापस लिया जा सके

वाल्व आवास के जलमार्ग के भीतर कील।



वाल्व बंद होने पर, किनारे पर लचीला सामग्री आंतरिक के साथ एक बुलबुला-तंग मुहर बनाती है

वाल्व शरीर की सतह।वाल्व ऑपरेटिंग सिस्टम में गंदगी या अन्य संदूषण के कारण हो सकता है

पच्चर या अन्य खराबी की अधूरी सीलिंग।



वर्तमान आविष्कार का एक अन्य उद्देश्य एक लचीला सीट गेट वाल्व प्रदान करना है जिसमें a

बेहतर वेज ऑपरेटर सिस्टम जो निर्माण के दौरान या वाल्व में ले जाए गए उत्पाद के भीतर लगाए गए संदूषण के हानिकारक प्रभावों पर आसानी से काबू पा लेता है।



ये और वर्तमान आविष्कार की अन्य वस्तुएं जो अध्ययन करने से स्पष्ट हो जाएंगी

संलग्न विवरण और चित्र एक वाल्व व्यवस्था में प्रदान किए जाते हैं, जिसमें एक वाल्व होता है

आवास जो एक जल मार्ग और वाल्व मार्ग के भीतर एक वाल्व सीट को परिभाषित करता है।



आवास मार्ग के भीतर निपटाया गया एक वाल्व पच्चर ऑपरेशन की दिशा में चलता है

वाल्व के माध्यम से पानी के प्रवाह को अवरुद्ध करने के लिए वाल्व सीट के संपर्क में एक बंद स्थिति के बीच

मार्ग और एक खुली स्थिति जो वाल्व मार्ग के माध्यम से पानी के प्रवाह की अनुमति देती है।



कील के दोनों ओर वाल्व हाउसिंग के भीतर अलग-अलग ट्रैक की एक जोड़ी का निपटारा किया जाता है

और ऑपरेशन की दिशा के साथ विस्तार करें।वाल्व कील पर किए गए विरोधी पंखों की एक जोड़ी,

प्रत्येक ट्रैक में यात्रा।वॉल्व वेज से जुड़ा एक वॉल्व स्टेम वॉल्व वेज को वॉल्व ओपन और वॉल्व क्लोज्ड पोजीशन के बीच विपरीत दिशा में घुमाता है।



रोलर्स को पटरियों के साथ रोलिंग जुड़ाव के लिए पंखों पर ले जाया जाता है और स्क्रैपर ब्लेड हैं

पटरियों से संदूषण को परिमार्जन करने के लिए रोलर्स से सटे पंखों पर ले जाया गया।



पटरियों को लाइनर के साथ या बिना प्रदान किया जा सकता है।यदि एक पंख बिना रोलर के प्रदान किया जाता है, तो

एक हल्का लोडिंग एप्लिकेशन, उदाहरण के लिए, ट्रैक अधिमानतः एक लाइनर के बिना प्रदान किया जाता है।

लचीला बैठा गेट वाल्व निर्दिष्टीकरण:



1. उत्पाद: डीआईएन 3352 एफ 4 डीएन 600 लचीला बैठे गेट वाल्व:

2. गेट वाल्व के निर्माण की सामग्री: तन्य लौह
3. गेट वाल्व का आकार: डीएन 600

4. कार्य दबाव: PN10

5. कनेक्शन प्रकार: निकला हुआ किनारा, DN2501, PN10
6. सील प्रकार: शीतल मुहर (ईपीडीएम या एनबीआर)

7. डिजाइन मानक: DIN3352

8. आमने सामने आयाम: DIN3202 F4

9. प्रत्येक वाल्व का परीक्षण मानक के अनुसार परीक्षण किया जाना चाहिए: DIN3230

10. कार्य तापमान: 80°C

11.मीडिया: पानी

12.स्टेम प्रकार: नॉन राइजिंग स्टेम

13. वाल्व की लंबाई: DIN3352 F4

14. कोटिंग: नीला पाउडर एपॉक्सी



लचीला बैठे गेट वाल्व विशेषताएं:



शॉट ब्लास्टिंग

शॉट-ब्लास्टिंग द्वारा समाप्त सुरक्षात्मक सतह और सतह चिकनी और साफ-सुथरी है।



समतल सीट

बिना बैठने के अवकाश के निर्बाध निरंतर बोर मार्ग, अशुद्धता को भरना आसान नहीं है।

सीधे तरल बनाना।



रबर से उपचार

आंतरिक और बाहरी दोनों को रबर वल्केनाइजेशन के उन्नत ज्ञान के साथ लेपित किया जाता है, फिर बना

रबर की लोच के बारे में सुनिश्चित करें, और सुनिश्चित करें कि सटीक ज्यामिति आयाम।रबर और नमनीय

कच्चा लोहा वाल्व हाथ एक साथ मुश्किल से।यह लंबे समय तक उपयोग के कारण गिरने से बच सकता है।



⊙विरोधी जंग

जंग प्रतिरोध की क्षमता को मजबूत करने और गुणवत्ता बढ़ाने के लिए आंतरिक और बाहरी दोनों को गैर-विषैले पाउडर एपॉक्सी राल के साथ लेपित किया जाता है

पानी की आपूर्ति का।



ऊबड़-खाबड़

पुराने नमनीय लोहे के वाल्व को नोन्गो से प्रभावित होने के बाद टूटना आसान है।यह रुक सकता है

टूटना तन्य लोहे की अच्छी यांत्रिकी क्षमता पर निर्भर करता है।



⊙ तीन "○" सीलबंद अंगूठी

तीन "ओ" - रिंगों के साथ, रिसाव को बहुत कम किया जा सकता है और "ओ" - रिंग हो सकता है

इस स्थिति में दबाव के साथ और बिना रुके पानी से बदल दिया जाता है।थ्रस्ट एक्सलट्री

घर्षण प्रतिरोध को कम करता है और परिचालन टोक़ को कम करता है।और यह स्विच सील हो सकता है

बिना खोले और बंद किए रिंग करें।



लागू मानक

⊙अमेरिकी मानक
ANSI/AWWA C509 . के लिए डिज़ाइन करें
एएसएमई बी16.10-2000 (आईएसओ 3 श्रृंखला) के लिए आमने-सामने आयाम
निकला हुआ किनारा और ड्रिलिंग एसएमई / एएनएसआई बी16.42-1998

⊙ब्रिटिश मानक
बीएस5163,बीएस5150 . के लिए डिजाइन
BS5163 (ISO 3series, ISO19 सीरीज़) के लिए आमने-सामने आयाम
निकला हुआ किनारा और ड्रिलिंग बीएस 4504 भाग 1 (EN1092) के लिए

⊙जर्मनी मानक
DIN3352 . के लिए डिज़ाइन करें
DIN3202 के लिए आमने सामने आयाम (F4: ISO 14 श्रृंखला; F5: ISO 15 श्रृंखला)
बीएस EN1092 . के लिए निकला हुआ किनारा और ड्रिलिंग
