उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | ISO 9001/ API 6D |
मॉडल संख्या: | CF8M |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | आमतौर पर समुद्र वितरण के लिए प्लाईवुड केस सूट द्वारा पैकिंग |
प्रसव के समय: | 10 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 10000 पीसी |
प्रोडक्ट का नाम: | स्विंग की जाँच का वाल्व | सामग्री: | 316एल |
---|---|---|---|
आवेदन: | तेल, गैस, पानी, भाप आदि | लाभ: | चुप |
तापमान: | -10 ~ 80 सी | डिज़ाइन: | वफ़र |
शरीर: | स्टेनलेस स्टील | सीट: | स्टेनलेस स्टील |
हाई लाइट: | वेफर निकला हुआ किनारा गेंद की जाँच वाल्व,अक्षीय डिस्क निकला हुआ किनारा गेंद की जाँच वाल्व,600lbs निकला हुआ किनारा गेंद की जाँच वाल्व |
प्रोडक्ट का नाम: | साइलेंस चेक वाल्व | आवेदन: | पानी, तेल, गैस, आदि, |
---|---|---|---|
आकार: | डीएन15 ~ डीएन300 | दबाव: | PN16 ~ PN40, 150 पाउंड ~ 600lbs |
मानक: | एपीआई 6डी/एएनएसआई 16.5 बी/जेआईएस 20के/जेआईएस 10के/डीआईएन | तापमान: | -10 ~ 80 सी |
शरीर: | एसयूएस304 / 316 | सीट: | पीतल / ईपीडीएम |
तना: | 2Cr13 / SS304 | ||
उच्च प्रकाश: |
स्टेनलेस स्टील बॉल चेक वाल्व,वर्टिकल बॉल चेक वाल्व |

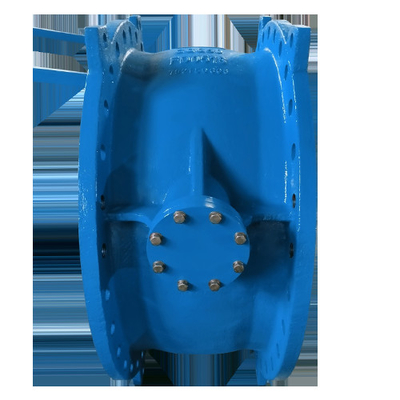

DI कंस्ट्रक्शन Flanged बॉल चेक वाल्व अक्षीय डिस्क अनुप्रयोग पम्पिंग स्टेशन
अनुप्रयोग: पम्पिंग स्टेशन।जल उपचार और आपूर्ति।स्वच्छ जल वितरण, सिंचाई (फ़िल्टर्ड पानी) के लिए नेटवर्क।अग्नि सुरक्षा नेटवर्क।
तकनीकी डाटा
तकनीकी प्रदर्शन
परीक्षा
सामग्री

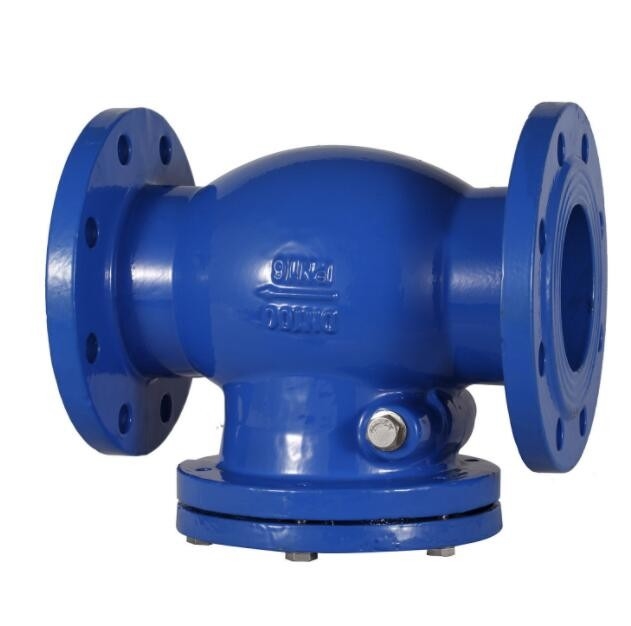

साइलेंट लिफ्ट चेक वाल्व
संक्षिप्त परिचय:
साइलेंट रेजिलिएंट चेक वाल्व ऊर्ध्वाधर पाइपलाइनों पर लगाया जाता है जिसमें मध्यम प्रवाह ऊपर की ओर चलता है
और यह
पीछे की ओर बहने वाले प्रवाह को प्रभावी ढंग से रोक दिया जाता है।इसका व्यापक रूप से जल-आपूर्ति प्रणाली और नाली प्रणाली में उपयोग किया जा सकता है और यह मौन काम करता है।
विशेषताएं:
पेशेवर डिजाइन
वाल्व की आंतरिक गुहा को सुव्यवस्थित आकार के रूप में डिज़ाइन किया गया है, जो अशांति को प्रभावी ढंग से रोक सकता है।
बैठने वाले जोड़े के लिए डिस्क और शंकु संपर्क के सामने बनाने के लिए गोलाकार सतह पेश की जाती है;इन
संरचनाएं माध्यम के सदमे बल को बेहद कम कर देंगी और प्रवाह के प्रतिरोध गुणांक को कम कर देंगी।
पतला खोल
लामिना के प्रवाह को सुनिश्चित करने के लिए डायवर्सन घटक को डिजाइन करते समय संरचनाओं को नियोजित किया जाता है
गिराओ
वजन।उचित खुली ऊंचाई और गुहा स्थान प्रवाह के अधिकतम क्षेत्र को प्राप्त करने में सक्षम बनाता है
अनुभाग।यह
वायु कक्ष होने से बच सकते हैं;वाल्व पैरामीटर सीवी में सुधार हुआ है।
उत्कृष्ट सबूत जंग विशेषताओं
आंतरिक और बाहरी एपॉक्सी राल कोटिंग।
विश्वसनीय स्वच्छता सिद्धांत
एपॉक्सी राल और रबर स्वच्छता मानक का अनुपालन करते हैं, ट्रिम, जैसे डिस्क, स्प्रिंग, आदि बनाए जाते हैं
स्टेनलेस का
स्टील।
मेल भाग और सामग्री
शरीर, रेखा: आंतरिक और बाहरी एपॉक्सी राल कोटिंग के साथ GGG50
डिस्क: GGG50 या कास्टिंग स्टील
गाइडिंग स्टेम, स्प्रिंग: 1Cr17Ni12Mo2Ti, स्टेनलेस स्टील
मार्गदर्शक झाड़ी: कांस्य CuAI10Fe3
निकला हुआ किनारा वॉशर, ओ-रिंग: NBR, EPDM या FPM
तकनीकी विनिर्देश
-नाममात्र व्यास: 50~350 मिमी
-नाममात्र दबाव: 1.0 / 1.6Mpa
-शक्ति परीक्षण दबाव: 1.5 / 2.4Mpa
-सीलिंग परीक्षण दबाव: 1.1 / 1.76 एमपीए
कार्यकारी मानक
डिजाइन मानक | आवा ए508 |
आमने सामने | उद्यम मानक |
निकला हुआ किनारा अंत | दीन 2501 |
परीक्षण और निरीक्षण | जेजी/टी 9092-1999 |
वर्किंग टेम्परेचर | एनबीआर <80 ℃;ईपीडीएम <120 ℃;एफपीएम <160 ℃ |
डीएन | ली | निकला हुआ किनारा आयाम GB/T17421.6-1998 . का अनुपालन करता है | ||||||||||
हे | सी | जी | एफ | बी | रा | |||||||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
