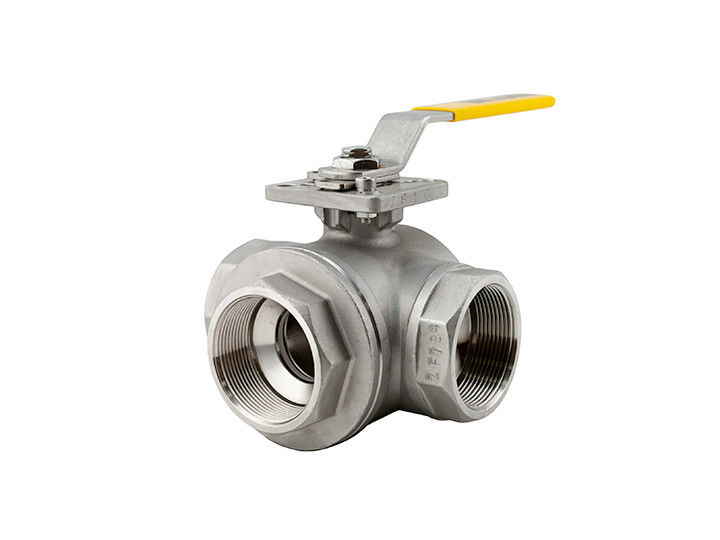

जाली धातु बैठे फ़्लोटिंग बॉल वाल्व / निकला हुआ किनारा प्रकार वेफर बॉल वाल्व



जाली धातु बैठे फ़्लोटिंग बॉल वाल्व / निकला हुआ किनारा प्रकार वेफर बॉल वाल्व



धातु बैठे फ़्लोटिंग बॉल वाल्व प्रक्रिया



मोल्ड बनाना, प्रेसिजन कास्टिंग (निवेश कास्टिंग), परीक्षण, सीएनसी मशीनिंग, दबाव और सीलिंग परीक्षण, संयोजन



धातु बैठे फ़्लोटिंग बॉल वाल्व तकनीकी विशिष्टता:



- नाममात्र व्यास: 1/2 ”-25”

- लागू तापमान: -29 ℃ ～ 425 ℃ (स्टील) -40 ℃ ～ 550 ℃ (स्टेनलेस स्टील)

- नाममात्र का दबाव: 150 एलबीएस, 300 एलबीएस, 600 एलबी, 900 एलबीएस, 1500 एलबीएस पीएन16/25/40/64/100/160, जेआईएस 5 के / 10 के / 20 के

- लागू माध्यम: पानी, गैस, तेल और अन्य कास्टिक माध्यम।



धातु बैठे फ़्लोटिंग बॉल वाल्व अनुप्रयोग मानक



- निर्माण मानक: एपीआई 608/डीआईएन/बीएस/जेआईएस

- आमने-सामने आयाम: एएनएसआई बी 16.10, एपीआई 6 डी / डीआईएन / बीएस / जेआईएस

- निकला हुआ किनारा आयाम: एएनएसआई बी 16.5 एमएसएस-एसपी -44 / डीआईएन / बीएस / जेआईएस

- टेस्ट: एपीआई 598 एपीआई 6डी/डीआईएन/बीएस/जेआईएस



धातु बैठे फ़्लोटिंग बॉल वाल्व परिचय:



पेपर मिल, फार्मास्युटिकल फैक्ट्री, पावर प्लांट और आदि में ब्रास बॉल वाल्व का व्यापक रूप से उपयोग किया जाता है





- स्क्रूड फीमेल एंड्स टू आईएस 554/बीएस 21/आईएसओ 7।
- फुल बोर, टू पीस डिजाइन।
- क्वार्टर टर्न, लीवर ऑपरेटेड।
- जाली पीतल हार्ड क्रोम प्लेटेड बॉल के साथ प्रदान किया गया।
- PTFE बॉडी रिंग्स और ग्लैंड पैकिंग।
- क्रोम प्लेटेड फिनिश।



टेस्ट प्रेशर (हाइड्रोलिक) शेल: 25 किग्रा/सेमी²g (350 psig) सीट: 16 किग्रा/सेमी²g (225 psig)



निर्माण की सामग्री

भाग सामग्री का नाम विशिष्टता:
स्टेम जाली पीतल आईएस 6912 जीआर।एफएलबी
नट कार्बन स्टील आईएस 1367
वॉशर कार्बन स्टील IS 1367
लीवर कार्बन स्टील आईएस 2062
बॉडी और ग्लैंड नट जाली पीतल आईएस 6912 जीआर।एफएलबी
ग्लैंड पैकिंग पीटीएफई बीएस एन 12086-1
गेंद जाली पीतल आईएस 6912 जीआर।एफएलबी
बॉडी सीट रिंग PTFE BS EN 12086-1
बोनट जाली पीतल IS 6912 Gr.एफएलबी







आकार / आयाम
इंच मिमी एबीसीडी
1/4 8 47 1/4" 37 90
3/8 10 47 3/8" 37 90
1/2 15 50 1/2" 40 90
3/4 20 58 3/4" 43 120
1 25 67 1" 51 120
1 1/4 32 76 1 1/4 "65 154"
1 1/2 40 87 1 1/2" 72 154
2 50 104 2" 80 170
2 1/2 65 139 2 1/2" 102 250



तकनीकी विनिर्देश

नाममात्र दबाव (एमपीए)	पीएन	2.5,4.0,6.4
शक्ति परीक्षण दबाव (एमपीए)	पीटी	3.8,6.0,9.6
कम दबाव सील परीक्षण (एमपीए)		0.6
उच्च दबाव सील परीक्षण (एमपीए)		3.0,4.8,7.6
लागू माध्यम	पानी, तेल, गैस, नाइट्रिक एसिड, एसिटिक एसिड
लागू तापमान	-40～180℃



विशेषता:



-विश्वसनीय सील संरचना

सीट PTFE से बनी है।क्योंकि सीट और गेंद के बीच का संपर्क क्षेत्र होगा

मध्य गुहा के बढ़ते दबाव के साथ और अधिक ऊंचा हो जाता है,



छोटे प्रतिरोध गेंद वाल्व में मामले में सभी वाल्वों का सबसे छोटा प्रतिरोध होता है

कम बोर का, प्रतिरोध अभी भी बहुत कम है।



-शीघ्र स्विच

गेंद वाल्व 90 डिग्री में घूमता है, यह खोलने या बंद करने के लिए जल्दी से काम करता है।





विवरण:

संक्षिप्त परिचय:

बॉल वाल्व को एपीआई 608 के अनुसार अच्छी तरह से डिजाइन और निर्मित किया गया है। फ्लोटिंग बॉल जब छोटे कैलिबर,

और फिक्स्ड बॉल जब बड़े कैलिबर।



इसमें अग्नि सुरक्षा संरचना और एंटीस्टेटिक डिवाइस है।पेट्रोलियम, रसायन विज्ञान, पानी के लिए व्यापक रूप से उपयोग किया जाता है

उपचार उद्योग।



विशेषताएं:



- वाल्व स्टेम की एंटी-ब्लोआउट संरचना



जब माध्यम वाल्व से होकर गुजरता है, तो वाल्व बॉडी में दबाव संभवतः स्टेम को बाहर धकेल सकता है, या

जब वाल्व की मरम्मत होती है, यदि मध्य गुहा में दबाव होता है, तो तना या माध्यम आसानी से लगता है

वाल्व को अलग करने पर उड़ना, जिससे इंसानों को चोट लग सकती है, रोकने के लिए

संभावना है, एक डमी क्लब पैकिंग कर रहा है और थ्रस्ट बेयरिंग जल गई है या पैकिंग अन्य के कारण क्षतिग्रस्त हो गई है

कारण, वाल्व बॉडी में माध्यम का दबाव निकट संपर्क में वाल्व स्टेम का डमी क्लब बना देगा

वाल्व बॉडी के ऊपरी सील चेहरे के साथ।इस प्रकार नुकसान पैकिंग से माध्यम को लीक होने से रोकने के लिए

स्थान।



- विश्वसनीय सील संरचना



सीट PTFE से बनी है।क्योंकि सीट और गेंद के बीच का संपर्क क्षेत्र अधिक ऊंचा हो जाएगा

मध्य गुहा के बढ़ते दबाव के साथ, छोटे प्रतिरोध बॉल वाल्व में सभी का सबसे छोटा प्रतिरोध होता है

वाल्व, कम बोर के मामले में, प्रतिरोध अभी भी कम है।



- शीघ्र स्विच



गेंद वाल्व 90 डिग्री में घूमता है, यह खोलने या बंद करने के लिए जल्दी से काम करता है।



परीक्षण दबाव परीक्षण आइटम शैल परीक्षण सील टेस्ट बैक सील टेस्ट एयर सील टेस्ट मध्यम पानी वायु इकाई एमपीए एलबीएफ/इन2 एमपीए एलबीएफ/इन2 एमपीए एलबीएफ/इन2 एमपीए एलबीएफ/इन2 दबाव (वर्ग) 150 3.1 450 2.2 315 2.2 315 0.5-0.7 60-100 300 7.8 1125 5.6 815 5.6 815 400 10.3 1500 7.6 1100 7.6 1100 600 15.3 2225 11.2 1630 11.2 1630 900 23.1 3350 16.8 2440 16.8 2440
