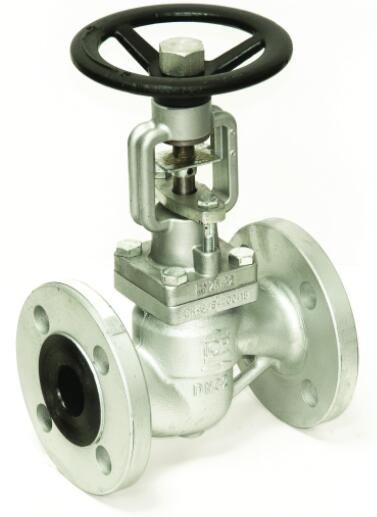

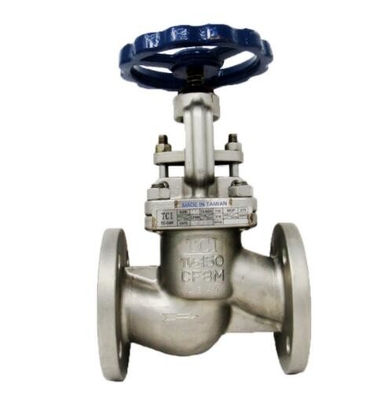

एपी 598 एएसटीएम ए351 जीआर। Cf8m Ss316 स्टीम स्टेनलेस स्टील निकला हुआ किनारा अंत ग्लोब वाल्व

एपीआई 598 एएसटीएम ए351 जीआर।CF8M SS316 स्टीम स्टेनलेस स्टील निकला हुआ किनारा अंत ग्लोब वाल्व

विवरण:

• राइजिंग तना
• ओएस एंड वाई, फ्लेक्सिबल वेज
• बॉडी: एएसटीएम ए351 जीआर।CF8M
• डिस्क: एएसटीएम ए351 जीआर।CF8M
• तना: SS316
• पैकिंग: PTFE
• आमने सामने: एएनएसआई बी16.10
• निकला हुआ किनारा आयाम: एएनएसआई बी 16.5 150
• परीक्षण मानक: एपीआई 598
• एनएसीई एमआर-0175 पूर्ण अनुपालन

भाप और उच्च तापमान के लिए ग्लोब वाल्व में एक बढ़ता हुआ तना और हाथ का पहिया होता है।गर्म और ठंडे पानी, एचवीएसी, भाप, संपीड़ित हवा, गैस और अन्य सामान्य उपयोगिता सेवाओं सहित वाणिज्यिक और औद्योगिक अनुप्रयोगों में सेवा के लिए प्रस्तावित कच्चा लोहा ग्लोब वाल्व की सिफारिश की जाती है।थ्रॉटलिंग या प्रवाह को विनियमित करने के लिए ग्लोब वाल्व की सिफारिश की जाती है। इस ग्लोब वाल्व में कच्चा लोहा GG25 और एक स्टेनलेस सीट से बना एक शरीर होता है।

यह कच्चा लोहा ग्लोब वाल्व थ्रॉटलिंग प्रवाह नियंत्रण के लिए उपयोग किया जाता है।गेट वाल्व के मामले में डिस्क को इसके पार के बजाय प्रवाह प्रवाह के खिलाफ ले जाकर शट ऑफ पूरा किया जाता है।भाप के लिए कच्चा लोहा ग्लोब वाल्व के माध्यम से प्रवाह पैटर्न में दिशा में परिवर्तन शामिल है, जिसके परिणामस्वरूप प्रवाह के लिए अधिक प्रतिरोध होता है, जिससे उच्च दबाव ड्रॉप होता है।

कास्ट आयरन ग्लोब वाल्व का उपयोग अक्सर हीटिंग, जल वितरण और न्यूनतम और अधिकतम तापमान - 10 डिग्री सेल्सियस से + 300 डिग्री सेल्सियस के बीच पानी जैसे अनुप्रयोगों में किया जाता है।

द्रव वाल्व स्टेम के संपर्क में नहीं आता है।वाल्व भली भांति बंद करके वायुमंडल से सटा हुआ है।परिचालन सुरक्षा में सुधार के लिए, वाल्व को अतिरिक्त स्टफिंग-बॉक्स पैकिंग के साथ प्रदान किया जाता है।भाप के लिए ग्लोब वाल्व के विनिर्देश:

• बोल्टेड बोनट और ग्लैंड पैक
• स्टेनलेस स्टील सीट
• PN16 Flanges RF
• दबाया हुआ आसन
• ग्रे पेंटिंग आरएएल 7011-7012, 50-100μ मोटाई

स्थापना के दौरान तीर द्वारा इंगित प्रवाह दिशा का सम्मान करें, स्टेम को ग्रीस करके रखें और सेटिंग के दौरान ग्रंथि पैकिंग को कस लें।

वाल्व विशिष्टता

सामान्य जानकारी

ग्लोब वाल्व का निर्माण

हालांकि ग्लोब वाल्व का निर्माण और डिजाइन आमतौर पर आवश्यकताओं के अनुसार किया जाता है, ग्लोब वाल्व के तीन मुख्य डिजाइन होते हैं

• जेड-बॉडी टाइप वाल्व
• वाई-बॉडी टाइप वाल्व
• कोण वॉल्व

जेड-बॉडी टाइप वाल्व

यह ग्लोब वाल्व का सबसे सरल और सबसे अधिक इस्तेमाल किया जाने वाला डिज़ाइन है, जो जल प्रवाह से जुड़े अनुप्रयोगों के लिए अनुकूल है।Z आकार का नाम Z आकार के डायाफ्राम या बल्बनुमा आकार के शरीर में विभाजन से लिया गया है।क्षैतिज रूप से व्यवस्थित सीट के साथ संरेखित करते हुए, स्टेम और डिस्क वाल्व बॉडी के समकोण पर चलते हैं।तना शीर्ष पर एक विस्तृत उद्घाटन से जुड़े बोनट से होकर गुजरता है।

वाई-बॉडी टाइप वाल्व

वाई-बॉडी टाइप वाल्व डिज़ाइन दबाव ड्रॉप की समस्या का समाधान है जो आमतौर पर ग्लोब वाल्व में पाया जाता है।इस डिजाइन में, वाल्व सीट और स्टेम को लगभग 45 ° वाल्व अक्ष पर कोण दिया जाता है।इसके परिणामस्वरूप द्रव प्रवाह के लिए एक अधिक सख्त मार्ग होता है, जिससे वाल्व के अंदर अधिक दबाव प्रतिरोधी वातावरण प्रदान होता है।

वाई-बॉडी वाल्व मुख्य रूप से उच्च दबाव अनुप्रयोगों के लिए उपयुक्त होते हैं जिनमें दबाव ड्रॉप से ​​संबंधित समस्याएं आम होती हैं।हालांकि, थ्रॉटलिंग उद्देश्य के मामले में, दबाव प्रतिरोध प्रभावी ढंग से काम नहीं कर सकता है, खासकर अगर वाल्व आकार में छोटा हो।ऐसा इसलिए भी है क्योंकि छोटे वाल्वों में, प्रवाह मार्ग बड़े जहाजों की तरह सावधानी से सुव्यवस्थित नहीं होता है।

कोण वाल्व डिजाइन

कोण ग्लोब वाल्व मूल Z- आकार के दस्ताने वाल्व के डिजाइन का एक संशोधन है।इनलेट और आउटलेट सिरों को समकोण पर रखा जाता है और डायाफ्राम आमतौर पर एक साधारण सपाट प्लेट होता है।द्रव वाल्व शरीर के माध्यम से एक समकोण प्रवाह पथ में बहता है और अधिक सममित तरीके से नीचे की ओर छुट्टी देता है।उच्च दबाव वाले अनुप्रयोगों में ये विशेषताएँ अत्यंत महत्वपूर्ण हैं।हालाँकि, मध्यम परिस्थितियों में वाल्व कमोबेश Z आकार के वाल्व के समान कार्य करता है।

ग्लोब वाल्व का उपयोग निम्न और उच्च तापमान दोनों अनुप्रयोगों के लिए किया जाता है।कम तापमान के अनुप्रयोगों में ग्लोब वाल्व इतने स्थापित होते हैं कि दबाव डिस्क के नीचे होता है।यह वाल्व के आसान संचालन में मदद करता है और पैकिंग की सुरक्षा और सीट और डिस्क के क्षरण को रोकने में भी मदद करता है।उच्च तापमान के लिए, वाल्व इतने स्थापित होते हैं कि दबाव डिस्क के ऊपर होता है।यह डिस्क के नीचे की भाप को ठंडा होने पर सिकुड़ने से रोकता है और डिस्क को सीट से ऊपर उठाने की प्रवृत्ति रखता है।

व्यवस्था

वाल्व सीट और डिस्क दोनों को वाल्व की धुरी पर समकोण पर व्यवस्थित किया जाता है।सीट को या तो वाल्व चेस्ट में पेंच किया जा सकता है या शरीर का एक हिस्सा हो सकता है।सीटिंग या तो फ्लैट या माइटर्ड हो सकती है और स्टेम को स्टफिंग बॉक्स के ऊपर या नीचे पिरोया जाएगा।स्पिंडल को वॉल्व डिस्क में एक नट द्वारा रखा जाता है और स्टफिंग बॉक्स का उपयोग करके रिसाव को रोका जाता है, जो पैकिंग सामग्री और ग्रंथि से भरा होता है।

डिस्क के प्रकार

ग्लोब वाल्व में मुख्य रूप से तीन प्रकार की डिस्क का उपयोग किया जाता है।

• बॉल डिस्क
• रचना डिस्क
• प्लग डिस्क
