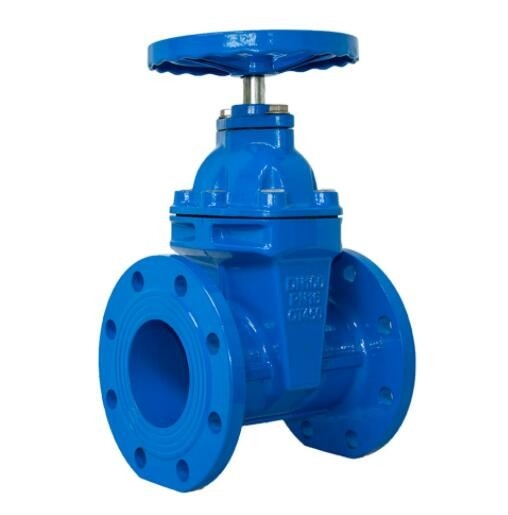

कच्चा लोहा पानी पीछे फिरना निकला हुआ किनारा कक्षा 150 ~ 900 प्लेट गेट वाल्व Pn16

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	TOBO
प्रमाणन:	CE/ISO
मॉडल संख्या:	गेट वाल्व

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 पीसी
पैकेजिंग विवरण:	इनर पैकेज: प्लास्टिक बैग सील पैकेज बाहरी पैकेज: कार्टन पैकेज या लकड़ी के केस पैकेज क्रायोजेनिक वाल्व
प्रसव के समय:	3-5 दिन
भुगतान शर्तें:	डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता:	3000PCS/माह

संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	स्टील गेट वाल्व	प्रकार:	लचीला बोल्ट स्टेम
शरीर:	कच्चा लोहा	अंत कनेक्शन:	निकला हुआ किनारा अंत
अनुप्रयोग:	वायु, ईंधन गैस, फीडवाटर, भाप	आमने सामने:	एएसएमई बी16.10
तापमान:	उच्च तापमान	आकार:	डीएन100
हाई लाइट:	कच्चा लोहा पानी पीछे पीछे फिरना गेट वाल्व , पानी पीछे पीछे फिरना गेट वाल्व Pn16 , कक्षा 900 पानी पीछे पीछे फिरना गेट वाल्व

कच्चा लोहा पानी पीछे फिरना निकला हुआ किनारा वर्ग 150 ~ 900 प्लेट गेट वाल्व

स्क्रू और योक के बाहर राइजिंग स्टेम रटेटिंग और अनियंत्रित हैंडव्हील। पोजीशन इंडिकेटर समानांतर और सॉलिड वेज दो संरचनाओं के साथ या बिना नाली के एंटी-डस्टी डिज़ाइन।

मानकों का अनुपालन
एपीआई Spec.6D द्वारा डिजाइन
एपीआई 598 . द्वारा परीक्षण किए गए वाल्व
एएनएसआई बी द्वारा आमने-सामने 16.10
एएनएसआई बी 16.5 ~ बी 16.25 . द्वारा कनेक्शन आयाम
एएनएसआई बी16.34 . द्वारा दबाव-अस्थायी

सामग्री विनिर्देश

नहीं।	भाग का नाम	सामग्री
नहीं।	भाग का नाम	डब्ल्यूसीबी	एलसीबी	WC6	WC9	सी 5	CF8	CF8M	CF3	CF3M
1	शरीर	ए216 डब्ल्यूसीबी	ए352 एलसीबी	A217 WC6	A217 WC9	ए217 सी5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
2	सीट	ए105	A350 LF2	A182 F304	A182 F304	A182 F304	A182 F304	ए182 एफ316	A182 F304L	A182 F316L
3	प्लूइस प्लेट	ए216 डब्ल्यूसीबी	ए325 एलसीबी	A217 WC6	A217 WC9	ए217 सी5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
4	O-अंगूठी	एनबीआर/एफईपी
5	पण ब्लॉक	ए193 बी7	ए320 एल7	ए193 बी16			ए320 बी8
6	तना	ए182 एफ6ए	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	ए182 एफ316	A182 F304L	A182 F316L
7	पाल बांधने की रस्सी	लचीला ग्रेफाइट
8	पेंच	ए193 बी7	ए320 एल7	ए193 बी16			ए193 बी8	A194 B8M
9	काष्ठफल	A194 2H	ए194 एल7	A194 4			A194 8	A194 8M
10	ढक्कन	ए216 डब्ल्यूसीबी	ए325 एलसीबी	A217 WC6	A217 WC9	ए217 सी5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
1 1	बैकसीट बुशिंग	ए182 एफ6ए	A182 F6	A182 F304	A182 F304	A182 F304	A182 F304	ए182 एफ316	A182 F304L	A182 F316L
12	क्लिब टॉकर	कॉपर या कार्बन स्टील या स्टेनलेस स्टील
13	अलग लिंक	एएसटीएम A182 F410
14	पैकिंग	ग्रेफाइट+एस्बेस्टोस
15	घोड़े का अंसबंध	ए216 डब्ल्यूसीबी	ए325 एलसीबी	A217 WC6	A217 WC9	ए217 सी5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
16	तना अखरोट	A439 D-2 ~~ Cu-मिश्र धातु
17	तेल कप	कॉपर या कार्बन स्टील या स्टेनलेस स्टील
18	अखरोट बनाए रखना	कार्बन स्टील या मिश्र धातु इस्पात
19	हाथ पहिया	ए216 डब्ल्यूसीबी
20	रक्षा करनेवाला	ए105एन
21	सूचक	एएसटीएम A182 F410
सीटिंग फेस ओवरले		ईआर410/ईआर316/एसटीएल

एएसटीएम मानक के अनुसार सामग्री

प्लेट गेट वाल्व

आकार	में	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36	40
मिमी		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900	1000
£ 150	ली	7	8	9	10-1/2	11-1/2	13	14	15	16	17	18	20	24	26	32	38
	डी	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1 / 4	19-1 / 4	23-1 / 4	27	29	34-1 / 2	38-1 / 2
	एच	23	26-3 / 4	34	45-3 / 8	52-3 / 8	59-1 / 2	68-5 / 8	76	82-7 / 8	90	98-1 / 4	113	127-1 / 4	136-1 / 4	157	172
	एच 1	6	8	10	13-1/2	16-1 / 2	19-1 / 2	22-3 / 4	25-1 / 4	28-3 / 8	31-3 / 8	34-1 / 2	41-1 / 8	46-7/8	50	59	65-11/16
	डी0	10	10	10	14	14	16	18	20	24	24	24	24	24	24	36	36

आकार	में	2	3	4	6	8	10	12	14	16	18	20	24	28	30	36
मिमी		50	80	100	150	200	250	300	350	400	450	500	600	700	750	900
300 एलबी	ली	8-1 / 2	11-1/8	12	15-7/8	16-1 / 2	18	19-3 / 4	30	33	36	39	45	53	55	68
	डी	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1 / 4	19-1 / 4	23-1 / 4	27	29	34-1 / 2
	एच	23	26-3 / 4	34	45-3 / 8	52-3 / 8	59-1 / 2	68-5 / 8	75-5 / 8	80-5 / 8	88	97-3 / 4	114-1/8	129-1 / 8	139-1/8	161
	एच 1	6	8	10	13-1/2	16-1 / 2	19-1 / 2	22-3 / 4	25-1 / 4	28-1 / 8	31	34-1 / 2	41-1 / 8	47	50-5 / 8	59-1 / 4
	डी0	10	10	10	14	14	16	18	20	24	24	24	24	24	36	36

आकार	में	2	3	4	6	8	10	12	14	16	18	20	24	28	30
मिमी		50	80	100	150	200	250	300	350	400	450	500	600	700	750
£ 400	ली	11-1/2	14	17	19-1 / 2	23-1 / 2	26-1 / 2	30	32-1 / 2	35-1 / 2	38-1 / 2	41-1 / 2	48-1 / 2	55	60
	डी	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1 / 4	19-1 / 4	23-1 / 4	27	29
	एच	23-1 / 4	27	34-1 / 4	46-3 / 8	56-3 / 8	59-1 / 2	68-7 / 8	75-3 / 8	81	89-1 / 4	98-1 / 8	115-1/2	130	141
	एच 1	6	8	10	13-5/8	16-1 / 2	19-3 / 4	23	26	28-3 / 4	31-1 / 2	35	41-7/8	51-1 / 2	60
	डी0	10	10	10	14	14	16	18	20	24	24	24	24	36	36

आकार	में	2	3	4	6	8	10	12	14	16	18	20	24	28	30
मिमी		50	80	100	150	200	250	300	350	400	450	500	600	700	750
600 एलबी	ली	11-1/2	14	17	22	26	31	33	35	39	43	47	55	61	65
	डी	2	3	4	6	8	10	12	13-1/4	15-1/4	17-1 / 4	19-1 / 4	23-1 / 4	27	29
	एच	23-1 / 4	27	31-1 / 4	45-3 / 8	56-3 / 8	59-1 / 2	68-7 / 8	75-3 / 8	83-1 / 2	91-1 / 2	100-1 / 2	118	134	142-2 / 4
	एच 1	6	8	10	13-5/8	16-3 / 4	20	23-1 / 4	26	29-1/8	32-3/8	35-7 / 8	42-1 / 4	49-1 / 4	52-3 / 4
	डी0	10	10	10	14	14	16	18	20	24	24	24	36	36	36

आकार	में	2	3	4	6	8	10	12	14	16	18	20
मिमी		50	80	100	150	200	250	300	350	400	450	500
900एलबी	ली	11-1/2	14	17	24	29	33	38	40-1 / 2	44-1 / 4	48	52
	डी	2	3	4	6	8	10	12	12-3 / 4	15-1/4	17-1 / 4	19-1 / 4
	एच	23-1 / 4	27	34-1 / 4	45-1 / 8	56-1 / 8	59-1 / 2	77-1 / 4	79-5 / 8	87-3 / 8	96-15/16	103-3 / 8
	एच 1	6	8	10	13-7/8	17-1 / 8	20-1 / 2	233-3/4	25-9/16	307-1/6	33-7 / 8	37-1 / 4
	डी0	10	10	10	16	16	18	20	24	24	24	36

गेट वाल्व क्या है?

एक गेट वाल्व को एक प्रकार के वाल्व के रूप में परिभाषित किया जा सकता है जो एक गेट या वेज टाइप डिस्क का उपयोग करता है और डिस्क पाइपिंग में द्रव प्रवाह को शुरू करने या रोकने के लिए प्रवाह के लिए लंबवत चलती है।

गेट वाल्व किसी भी प्रक्रिया संयंत्र में उपयोग किया जाने वाला सबसे सामान्य प्रकार का वाल्व है।यह एक रेखीय गति वाल्व है जिसका उपयोग द्रव प्रवाह को शुरू करने या रोकने के लिए किया जाता है।सेवा में, ये वाल्व या तो पूरी तरह से खुले या पूरी तरह से बंद स्थिति में हैं।

जब गेट वाल्व पूरी तरह से खुला होता है, तो गेट वाल्व की डिस्क प्रवाह से पूरी तरह से हटा दी जाती है।इसलिए वस्तुतः प्रवाह के लिए कोई प्रतिरोध नहीं है।इसके कारण जब द्रव गेट वाल्व से होकर गुजरता है तो बहुत कम दबाव गिरता है।

उचित सीलिंग प्राप्त करने के लिए, जब वाल्व पूरी तरह से बंद हो जाता है, तो डिस्क और सीटों के बीच 360 ° सतह संपर्क की आवश्यकता होती है।

प्रवाह के नियमन या थ्रॉटलिंग के लिए गेट वाल्व का उपयोग नहीं किया जाना चाहिए क्योंकि सटीक नियंत्रण संभव नहीं है।

आंशिक रूप से खुले वाल्व में प्रवाह का उच्च वेग डिस्क और बैठने की सतहों के क्षरण का कारण बन सकता है और कंपन और शोर भी पैदा कर सकता है।

वाल्व प्रकार	सीएस / एसएस गेट वाल्व - FL / BW
डिजाइन एसटीडी	बीएस एन आईएसओ 10434 [बीएस 1414] / एपीआई 600 / एपीआई 602 / एपीआई 603 / एएसएमई बी 16.34
आकार सीमा	40 डीएन से 400 डीएन [1 1/2" से 16"]
शरीर	[सीएस - एएसटीएम ए 216 जीआर।डब्ल्यूसीबी] [एसएस - एएसटीएम ए 351 जीआर.सीएफ8 / सीएफ8एम]
ट्रिम	एआईएसआई 410/304/316
सीट / कील	13% करोड़स्टील / एआईएसआई 410/304/316
प्रारुप सुविधाये	बोल्टेड बोनट, ओएस और वाईटी, एचडब्ल्यू और गियर संचालित
प्रोरेटिंग	एएसएमई - कक्षा 150/300/600
आमने सामने	एएसएमई बी 16.10 / एन 558 -1 / एपीआई 6डी
अंत कनेक्शन	निकला हुआ किनारा	एएसएमई बी16.5, कक्षा 150/300/600
	बट वेल्ड	एएसएमई बी16.25
परीक्षण एसटीडी	बीएस एन 12266 - 1 [बीएस 6755-1] / एपीआई 598
ऐच्छिक	लैंटर्न रिंग / इंडिकेटर और लॉकिंग डिवाइस / रिन्यूएबल सीट / सैटेलाइट हार्ड फेसिंग / जैकेटेड प्रोविजन / आरटीजे फ्लैंगेस / बाय पास अरेंजमेंट / हायर साइज / स्पेशल एमओसी: ऑस्टेनिटिक और डुप्लेक्स स्टेनलेस स्टील्स

पीएन	डीएन	आकार (मिमी)
पीएन	डीएन	ली	डी	डी1	डी2	बी	एन-φ	एच
1.6MPa	25	160	115	85	65	14	4-14	275
	32	180	135	100	78	16	4-18	280
	40	200	145	110	85	16	4-18	330
	50	230	160	125	100	16	4-18	350
	65	290	180	145	120	18	4-18	370
	80	310	195	160	135	20	8-18	400
	100	350	215	180	155	20	8-18	415
	125	400	245	210	185	22	8-18	460
	150	480	280	240	210	24	8-23	510
	200	550	335	295	265	26	12-23	710
	250	650	405	355	320	30	12-25	786
	300	750	460	410	375	30	12-25	925

गेट वाल्व के प्रकार

गेट वाल्व को वर्गीकृत करने के तीन तरीके हैं।

डिस्क के प्रकार
1. सॉलिड टेंपर वेज
2. लचीला पच्चर
3. स्प्लिट वेज या समानांतर डिस्क वाल्व
बॉडी बोनट जॉइंट के प्रकार
1. खराब बोनट
2. बोल्टेड-बोनट
3. वेल्डेड-बोनट
4. दबाव-सील बोनट
स्टेम मूवमेंट के प्रकार
1. राइजिंग स्टेम या ओएस एंड वाई टाइप (बाहरी स्टेम और स्क्रू टाइप)
2. गैर-बढ़ती स्टेम प्रकार

विशेषताएं:

फ्लैट-तल वाली सीट पारंपरिक गेट वाल्व आमतौर पर बाहरी वस्तुओं के कारण वाल्व के निचले खांचे में जमा होते हैं

जैसे पत्थर, लकड़ी, सीमेंट, कागज, मलबा आदि, पाइप को पानी से धोने के बाद।कारण कसकर बंद नहीं हो सकता और ढीला नहीं बन सकता

घटना, सॉफ्ट-सीलिंग गेट वाल्व फ्लैट डिजाइन के नीचे पाइप के समान उपयोग करते हैं, मलबे के जमाव का कारण बनना आसान नहीं है,

द्रव प्रवाह बेरोकटोक, पूरे पैकेज गोंद वाल्व प्लेट उच्च गुणवत्ता वाले रबर से बना है, पूरे आउटसोर्सिंग के भीतर, घरेलू

प्रथम श्रेणी की रबर वल्केनाइजेशन तकनीक वल्केनाइजेशन के बाद वाल्व प्लेट बनाती है, सटीक ज्यामिति आकार और रबर सुनिश्चित कर सकती है

और गांठदार कच्चा लोहा गेट कनेक्टिंग फर्म, गिरना आसान नहीं है और लोचदार मेमोरी को प्राथमिकता दी जाती है।

जंग प्रतिरोधी वाल्व शरीर को वाल्व शरीर के जंग और जंग को रोकने के लिए पाउडर और एपॉक्सी राल के साथ चित्रित किया जाता है, और कर सकते हैं

सीवेज सिस्टम में इस्तेमाल किया जा सकता है।

पारंपरिक कच्चा लोहा आसानी से नहीं टूटता।

कच्चा लोहा पानी पीछे फिरना निकला हुआ किनारा कक्षा 150 ~ 900 प्लेट गेट वाल्व Pn16 0
