TOBO स्टील ग्रुप चीन
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TOBO |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | गेट वाल्व |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | इनर पैकेज: प्लास्टिक बैग सील पैकेज बाहरी पैकेज: कार्टन पैकेज या लकड़ी के केस पैकेज क्रायोजेनिक वाल्व |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 3000PCS/माह |
| नाम: | स्टील गेट वाल्व | प्रकार: | लचीला बोल्ट स्टेम |
|---|---|---|---|
| शरीर: | कच्चा लोहा | अंत कनेक्शन: | निकला हुआ किनारा अंत |
| अनुप्रयोग: | वायु, ईंधन गैस, फीडवाटर, भाप | आमने सामने: | एएसएमई बी16.10 |
| तापमान: | उच्च तापमान | आकार: | डीएन100 |
| हाई लाइट: | कक्षा 600 स्टेनलेस स्टील गेट वाल्व,एएसएमई स्टेनलेस स्टील गेट वाल्व,स्टेनलेस स्टील गेट वाल्व डीएन 100 |
||

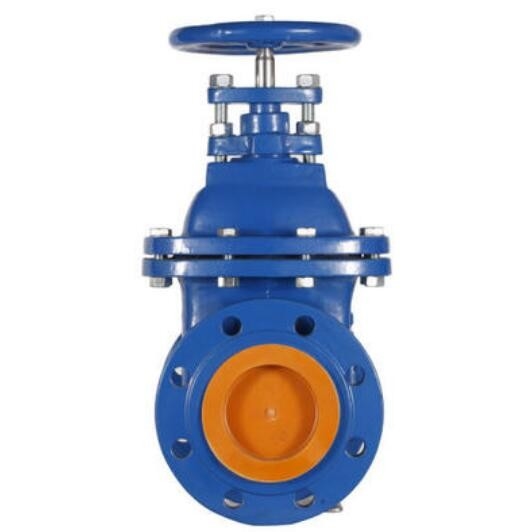

कक्षा 600 ~ 2500 दबाव सील गेट वाल्व कच्चा लोहा पानी पीछे पीछे फिरना निकला हुआ किनारा मूल्य सूची:
ओएस एंड वाई, राइजिंग स्टेम, फ्लेक्सिबल वेज
प्रेशर सीट बोनट, थ्रेडेड या वेल्डेड सीट रिंग
एएसटीएम A216 WCB, A217 WC6, A351CF8, A351CF8M,
A351 CF3, A351 CF3M, A351 CN7M
मानकों का अनुपालन
डिजाइन और निर्माण: AMSI B16.34, API600 API6D, BS1414
आमने सामने (अंत से अंत तक): एएनएसआई बी16.10, एपीआई6डी
निकला हुआ किनारा कनेक्शन: एएनएसआई बी 16.5
बट वेल्डेड एंड: एएनएसआई बी16.25
परीक्षण और निरीक्षण: API598, API6D
ए बैक अप रिंग: आंतरिक दबाव द्वारा लागू जोर को अवशोषित करता है
बी जोर की अंगूठी: विरूपण से नरम धातु गैसकेट की रक्षा करता है
सी गैसकेट: अद्वितीय कोणीय डिजाइन बेहतर सीलिंग प्रदान करता है
| सामग्री सूची | ||
| नहीं। | भाग का नाम | सामग्री |
| 23 | ग्रीज़ निपल | पीतल |
| 22 | बेसिर पेंच | कार्बन स्टील |
| 21 | हाथ पहिया नट | कार्बन स्टील |
| 20 | हाथ का पहिया | निंदनीय लोहा/कच्चा स्टील/नमनीय लोहा/निर्मित स्टील |
| 19 | योक नट | कार्बन स्टील / एसएस |
| 18 | आँख बोल्ट और अखरोट | A 193 B7/A194 2H~A193 B8/A194 8 |
| 17 | पिन | कार्बन स्टील / स्टेनलेस स्टील |
| 16 | स्टेम नट | एक 439-डी2/सीयू-मिश्र धातु |
| 15 | ग्रंथि निकला हुआ किनारा | कार्बन स्टील/शरीर सामग्री के बराबर |
| 14 | ग्रंथि | स्टेनलेस स्टील |
| 13 | ग्रंथि झाड़ी | शरीर सामग्री देखें |
| 12 | पीछे की सीट | |
| 1 1 | तना | |
| 10 | गोल सीट | |
| 09 | कील | |
| नहीं। | भाग का नाम | डब्ल्यूसीबी | एलसीबी | WC6 | WC9 |
| 08 | बोल्ट और अखरोट | ए193 जीआर बी7/ए194 जीआर 2एच | ए320 जीआर एल7/ए194 जीआर 4 | ए193 जीआर बी16/ए194 जीआर 4/7 | ए193 जीआर बी16/ए194 जीआर 4/7 |
| 07 | ग्लैंड पैकिंग | सीसा | सीसा | सीसा | सीसा |
| 06 | पाल बांधने की रस्सी | हल्की इस्त्री | हल्की इस्त्री | एसएस304 | एसएस304 |
| 05 | थ्रस्ट रिंग | ए105 | A182 F304 | A182 F11 | A182 F22 |
| 04 | बैक अप छल्ले | ए105 | A182 F304 | A182 F11 | A182 F22 |
| 03 | घोड़े का अंसबंध | ए216 जीआर डब्ल्यूसीबी | A352 जीआर एलसीबी | A271 जीआर WC6 | ए271 जीआर डब्ल्यूसी9 |
| 02 | ढक्कन | ए216 जीआर डब्ल्यूसीबी | A352 जीआर एलसीबी | A271 जीआर WC6 | ए271 जीआर डब्ल्यूसी9 |
| 01 | शरीर | ए216 जीआर डब्ल्यूसीबी | A352 जीआर एलसीबी | A271 जीआर WC6 | ए271 जीआर डब्ल्यूसी9 |
| नहीं। | भाग का नाम | सी 5 | सी12 | CF8 | CF8M |
| 08 | बोल्ट और अखरोट | ए193 जीआर बी7/ए194 जीआर 2एच | ए193 जीआर बी16/ए194 जीआर 4/7 | A193 B8/A194 8 | A193 B8M/A194 8M |
| 07 | ग्लैंड पैकिंग | सीसा | सीसा | सीसा | सीसा |
| 06 | पाल बांधने की रस्सी | एसएस304 | एसएस304 | एसएस304 | SS316 |
| 05 | थ्रस्ट रिंग | A182 F22 | A182 F22 | A182 F304 | ए182 एफ316 |
| 04 | बैक अप छल्ले | A182 F22 | A182 F22 | A182 F304 | ए182 एफ316 |
| 03 | घोड़े का अंसबंध | ए217 जीआर सी5 | ए217 जीआर सी12 | A351 जीआर CF8 | A351 जीआर CF8M |
| 02 | ढक्कन | ए217 जीआर सी5 | ए217 जीआर सी12 | A351 जीआर CF8 | A351 जीआर CF8M |
| 01 | शरीर | ए217 जीआर सी5 | ए217 जीआर सी12 | A351 जीआर CF8 | A351 जीआर CF8M |
कक्षा 600 ~ 2500 दबाव-सील गेट वाल्व
| आयाम | |||||||||||||||
| कक्षा 600 | |||||||||||||||
| आकार | इंच | 2 | 2-1 / 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| एल-एल1 | मिमी | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| एल-एसपी | मिमी | 178 | 216 | 254 | 305 | 381 | 457 | 584 | 711 | 813 | 889 | 991 | 1092 | 1194 | 1397 |
| एच | मिमी | 525 | 610 | 650 | 775 | 825 | 1050 | 1200 | 1450 | 1600 | 1800 | 2050 | 2245 | 2400 | 2670 |
| क | मिमी | 250 | 250 | 300 | 350 | 400 | 500 | 600 | 600 | 400~ | 450~ | 450~ | 500~ | 500~ | 550~ |
| डब्ल्यूटी | किलोग्राम | 35 | 55 | 62 | 105 | 160 | 205 | 400 | 690 | 815 | 1125 | 1650 | 2025 | 2325 | 3980 |
| कक्षा 900 | |||||||||||||||
| आकार | इंच | 2 | 2-1 / 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| एल-एल1 | मिमी | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | |
| एल-एसपी | मिमी | 216 | 254 | 305 | 356 | 432 | 508 | 660 | 787 | 914 | 991 | 1092 | 1219 | 1321 | |
| एच | मिमी | 550 | 645 | 670 | 790 | 855 | 1075 | 1225 | 1500 | 1635 | 1830 | 2145 | 2300 | 2485 | |
| क | मिमी | 300 | 300 | 300 | 400 | 450 | 300~ | 350~ | 400~ | 400~ | 450~ | 500~ | 500~ | 550~ | |
| डब्ल्यूटी | किलोग्राम | 75 | 90 | 96 | 136 | 225 | 275 | 490 | 825 | 1150 | 1500 | 2100 | 2750 | 3400 | |
| कक्षा 1500 | |||||||||||||||
| आकार | इंच | 2 | 2-1 / 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||||
| एल-एल1 | मिमी | 368 | 419 | 470 | 546 | 673 | 705 | 832 | 991 | 1130 | |||||
| एल-एसपी | मिमी | 216 | 254 | 305 | 406 | 483 | 559 | 711 | 864 | 991 | |||||
| एच | मिमी | 570 | 670 | 725 | 850 | 890 | 1125 | 1235 | 1520 | 1650 | |||||
| क | मिमी | 300 | 300 | 300~ | 300~ | 300~ | 350~ | 350~ | 400~ | 400~ | |||||
| डब्ल्यूटी | किलोग्राम | 95 | 110 | 125 | 205 | 256 | 330 | 655 | 1200 | 2010 | |||||
| कक्षा 2500 | |||||||||||||||
| आकार | इंच | 2 | 2-1 / 2 | 3 | 4 | 5 | 6 | ||||||||
| एल-एल1 | मिमी | 451 | 508 | 578 | 673 | 794 | 914 | ||||||||
| एल-एसपी | मिमी | 279 | 330 | 368 | 457 | 533 | 610 | ||||||||
| एच | मिमी | 600 | 695 | 740 | 890 | 970 | 1135 | ||||||||
| क | मिमी | 400 | 450 | 300~ | 350~ | 350~ | 350~ | ||||||||
| डब्ल्यूटी | किलोग्राम | 110 | 130 | 140 | 225 | 295 | 1480 | ||||||||
गियर संचालन का सुझाव दिया।अनुरोध पर आयाम।
संक्षिप्त नाम: एसपी-लघु पैटर्न
गेट वाल्व क्या है?
एक गेट वाल्व को एक प्रकार के वाल्व के रूप में परिभाषित किया जा सकता है जो एक गेट या वेज टाइप डिस्क का उपयोग करता है और डिस्क पाइपिंग में द्रव प्रवाह को शुरू करने या रोकने के लिए प्रवाह के लिए लंबवत चलती है।
गेट वाल्व किसी भी प्रक्रिया संयंत्र में उपयोग किया जाने वाला सबसे सामान्य प्रकार का वाल्व है।यह एक रेखीय गति वाल्व है जिसका उपयोग द्रव प्रवाह को शुरू करने या रोकने के लिए किया जाता है।सेवा में, ये वाल्व या तो पूरी तरह से खुले या पूरी तरह से बंद स्थिति में हैं।
जब गेट वाल्व पूरी तरह से खुला होता है, तो गेट वाल्व की डिस्क प्रवाह से पूरी तरह से हटा दी जाती है।इसलिए वस्तुतः प्रवाह के लिए कोई प्रतिरोध नहीं है।इसके कारण जब द्रव गेट वाल्व से होकर गुजरता है तो बहुत कम दबाव गिरता है।
उचित सीलिंग प्राप्त करने के लिए, जब वाल्व पूरी तरह से बंद हो जाता है, तो डिस्क और सीटों के बीच 360 ° सतह संपर्क की आवश्यकता होती है।
प्रवाह के नियमन या थ्रॉटलिंग के लिए गेट वाल्व का उपयोग नहीं किया जाना चाहिए क्योंकि सटीक नियंत्रण संभव नहीं है।
आंशिक रूप से खुले वाल्व में प्रवाह का उच्च वेग डिस्क और बैठने की सतहों के क्षरण का कारण बन सकता है और कंपन और शोर भी पैदा कर सकता है।
|
वाल्व प्रकार |
सीएस / एसएस गेट वाल्व - FL / BW |
|
|
डिजाइन एसटीडी |
बीएस एन आईएसओ 10434 [बीएस 1414] / एपीआई 600 / एपीआई 602 / एपीआई 603 / एएसएमई बी 16.34 |
|
|
आकार सीमा |
40 डीएन से 400 डीएन [1 1/2" से 16"] |
|
|
शरीर |
[सीएस - एएसटीएम ए 216 जीआर।डब्ल्यूसीबी] [एसएस - एएसटीएम ए 351 जीआर.सीएफ8 / सीएफ8एम] |
|
|
ट्रिम |
एआईएसआई 410/304/316 |
|
|
सीट / कील |
13% करोड़स्टील / एआईएसआई 410/304/316 |
|
|
प्रारुप सुविधाये |
बोल्टेड बोनट, ओएस और वाईटी, एचडब्ल्यू और गियर संचालित |
|
|
प्रोरेटिंग |
एएसएमई - कक्षा 150/300/600 |
|
|
आमने सामने |
एएसएमई बी 16.10 / एन 558 -1 / एपीआई 6डी |
|
|
अंत कनेक्शन |
निकला हुआ किनारा |
एएसएमई बी16.5, कक्षा 150/300/600 |
|
बट वेल्ड |
एएसएमई बी16.25 |
|
|
परीक्षण एसटीडी |
बीएस एन 12266 - 1 [बीएस 6755-1] / एपीआई 598 |
|
|
ऐच्छिक |
लैंटर्न रिंग / इंडिकेटर और लॉकिंग डिवाइस / रिन्यूएबल सीट / सैटेलाइट हार्ड फेसिंग / जैकेटेड प्रोविजन / आरटीजे फ्लैंगेस / बाय पास अरेंजमेंट / हायर साइज / स्पेशल एमओसी: ऑस्टेनिटिक और डुप्लेक्स स्टेनलेस स्टील्स |
|
|
पीएन |
डीएन |
आकार (मिमी) |
||||||
|
ली |
डी |
डी1 |
डी2 |
बी |
एन-φ |
एच |
||
|
1.6MPa |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
370 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
400 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
|
|
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
710 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
786 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
925 |
|
गेट वाल्व के प्रकार
गेट वाल्व को वर्गीकृत करने के तीन तरीके हैं।
डिस्क के प्रकार
सॉलिड टेंपर वेज
लचीला पच्चर
स्प्लिट वेज या समानांतर डिस्क वाल्व
बॉडी बोनट जॉइंट के प्रकार
खराब बोनट
बोल्टेड-बोनट
वेल्डेड-बोनट
दबाव-सील बोनट
स्टेम मूवमेंट के प्रकार
राइजिंग स्टेम या ओएस एंड वाई टाइप (बाहरी स्टेम और स्क्रू टाइप)
गैर-बढ़ती स्टेम प्रकार
विशेषताएं:
फ्लैट-तल वाली सीट पारंपरिक गेट वाल्व आमतौर पर बाहरी वस्तुओं के कारण वाल्व के निचले खांचे में जमा होते हैं
जैसे पत्थर, लकड़ी, सीमेंट, कागज, मलबा आदि, पाइप को पानी से धोने के बाद।कारण कसकर बंद नहीं हो सकता और ढीला नहीं बन सकता
घटना, सॉफ्ट-सीलिंग गेट वाल्व फ्लैट डिजाइन के नीचे पाइप के समान उपयोग करते हैं, मलबे के जमाव का कारण बनना आसान नहीं है,
द्रव प्रवाह बेरोकटोक, पूरे पैकेज गोंद वाल्व प्लेट उच्च गुणवत्ता वाले रबर से बना है, पूरे आउटसोर्सिंग के भीतर, घरेलू
प्रथम श्रेणी की रबर वल्केनाइजेशन तकनीक वल्केनाइजेशन के बाद वाल्व प्लेट बनाती है, सटीक ज्यामिति आकार और रबर सुनिश्चित कर सकती है
और गांठदार कच्चा लोहा गेट कनेक्टिंग फर्म, गिरना आसान नहीं है और लोचदार मेमोरी को प्राथमिकता दी जाती है।
जंग प्रतिरोधी वाल्व शरीर को वाल्व शरीर के जंग और जंग को रोकने के लिए पाउडर और एपॉक्सी राल के साथ चित्रित किया जाता है, और कर सकते हैं
सीवेज सिस्टम में इस्तेमाल किया जा सकता है।
पारंपरिक कच्चा लोहा आसानी से नहीं टूटता।
