उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | CE/ISO |
मॉडल संख्या: | गेट वाल्व |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
पैकेजिंग विवरण: | इनर पैकेज: प्लास्टिक बैग सील पैकेज बाहरी पैकेज: कार्टन पैकेज या लकड़ी के केस पैकेज क्रायोजेनिक वाल्व |
प्रसव के समय: | 3-5 दिन |
भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 3000PCS/माह |
नाम: | स्टील गेट वाल्व | प्रकार: | लचीला बोल्ट स्टेम |
---|---|---|---|
तना: | स्टेनलेस स्टील | अंत कनेक्शन: | निकला हुआ किनारा अंत |
अनुप्रयोग: | वायु, ईंधन गैस, फीडवाटर, भाप | आमने सामने: | एएसएमई बी16.10 |
तापमान: | 0℃-100℃ | आकार: | डीएन200 |
हाई लाइट: | EPDM गैसकेट डक्टाइल आयरन गेट वाल्व,Dn200 डक्टाइल आयरन गेट वाल्व,निकला हुआ किनारा अंत स्टील गेट वाल्व |

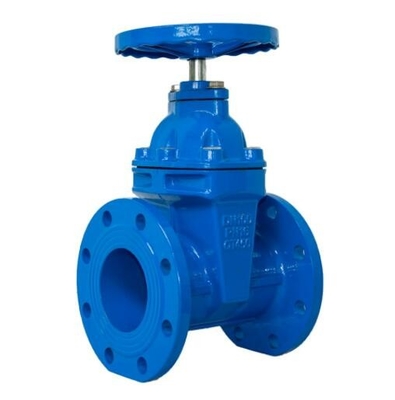

ASME B16.10 DN200 डक्टाइल आयरन गेट वाल्व मानक CNBM आपूर्ति ANSI मानक स्टील गेट वाल्व
गेट वाल्व मुख्य रूप से प्रवाह को शुरू करने या रोकने के लिए डिज़ाइन किए गए हैं, और जब तरल पदार्थ का एक सीधी रेखा प्रवाह और न्यूनतम प्रवाह प्रतिबंध की आवश्यकता होती है।सेवा में, ये वाल्व आम तौर पर या तो पूरी तरह से खुले होते हैं या पूरी तरह से बंद होते हैं।
जब वाल्व पूरी तरह से खुला होता है तो गेट वाल्व की डिस्क पूरी तरह से हटा दी जाती है;डिस्क पूरी तरह से वाल्व बोनट में खींची गई है।यह वाल्व के माध्यम से उसी पाइप सिस्टम के अंदर के व्यास पर प्रवाह के लिए एक उद्घाटन छोड़ देता है जिसमें वाल्व स्थापित होता है।एक गेट वाल्व का उपयोग तरल पदार्थों की एक विस्तृत श्रृंखला के लिए किया जा सकता है और बंद होने पर एक तंग सील प्रदान करता है।
भाग संख्या | भाग | मानत विशिष्टताएँ | विकल्प |
1 | वाल्व बोडी | एएसटीएम ए536, 65-45-12 | |
2 | लचीला वेज डिस्क | एएसटीएम ए536, 65-45-12+एसपीडीएम | एआईएसआई 304, एआईएसआई 316, एआईएसआई 420, एआईएसआई 431 |
3 | तना | स्टेनलेस स्टील | एआईएसआई 304, एआईएसआई 316, एआईएसआई 416 |
4 | बोनट गैसकेट | ईपीडीएम | एनबीआर |
5 | ढक्कन | एएसटीएम ए536, 65-45-12 | |
6 | वॉशर | पीतल एचपीबी59-1 | |
7 | घोड़े का अंसबंध | एएसटीएम ए536,65-45-12 | |
8 | तना झाड़ी | पीतल एचपीबी59-1 | |
9 | ग्रंथि | एएसटीएम ए536,65-45-12 | |
10 | स्टेम नट | पीतल एचपीबी59-1 | कांस्य ZQSn5-5-5 |
1 1 | हाथ पहिया | एएसटीएम ए536,65-45-12 | दबाया हुआ स्टील |
12 | वॉशर | पीतल एचपीबी59-1 | |
13 | ग्रंथिकाष्ठफल | कार्बन स्टील जिंक मढ़वाया | एआईएसआई 304, एआईएसआई 316 |
14 | टेक | कार्बन स्टील जिंक मढ़वाया | एआईएसआई 304, एआईएसआई 316 |
15 | फ्लैट वॉशर | कार्बन स्टील जिंक मढ़वाया | एआईएसआई 304, एआईएसआई 316 |
16 | काष्ठफल | कार्बन स्टील जिंक मढ़वाया | एआईएसआई 304, एआईएसआई 316 |
17 | O-अंगूठी | एनबीआर | ईपीडीएम |
गेट वाल्व में तीन मुख्य भाग होते हैं: बॉडी, बोनट और ट्रिम।आम तौर पर शरीर को अन्य उपकरणों से फ्लैंग्ड, स्क्रू या वेल्डेड कनेक्शन के माध्यम से जोड़ा जाता है।बोनट, जिसमें चलने वाले हिस्से होते हैं, रखरखाव की अनुमति देने के लिए, आमतौर पर बोल्ट के साथ शरीर से जुड़ा होता है।वाल्व ट्रिम में स्टेम, गेट, डिस्क या वेज और सीट रिंग होते हैं।
गेट वाल्व विभिन्न डिस्क या वेजेज के साथ उपलब्ध हैं।गेट वाल्व की रेंजिंग आमतौर पर इस्तेमाल की जाने वाली कील के प्रकार से की जाती है।
सबसे आम थे..
तना, जो हाथ के पहिये और डिस्क को एक दूसरे से जोड़ता है, डिस्क की उचित स्थिति के लिए जिम्मेदार होता है।तने आमतौर पर जाली होते हैं, और थ्रेडेड या अन्य तकनीकों द्वारा डिस्क से जुड़े होते हैं।रिसाव को रोकने के लिए, सील के क्षेत्र में, तने की एक महीन सतह खत्म करना आवश्यक है।
गेट वाल्व को या तो वर्गीकृत किया जाता है ..
राइजिंग स्टेम प्रकार के वाल्व के लिए, यदि वाल्व खोला जाता है तो स्टेम हैंडव्हील से ऊपर उठ जाएगा।ऐसा इसलिए होता है, क्योंकि तने को एक जुए के झाड़ीदार धागों से पिरोया और जोड़ा जाता है।योक राइजिंग स्टेम वाल्व का एक अभिन्न अंग है और इसे बोनट पर लगाया जाता है।
नॉन राइजिंग स्टेम प्रकार के वाल्व के लिए, यदि वाल्व खोला जाता है तो ऊपर की ओर स्टेम गति नहीं होती है।स्टेम को डिस्क में पिरोया जाता है।जैसे ही स्टेम पर हैंडव्हील घुमाया जाता है, डिस्क धागों पर तने के ऊपर या नीचे जाती है जबकि तना लंबवत स्थिर रहता है।
मुख्य मेनू "वाल्व" में आपको दोनों प्रकार के स्टेम के विस्तृत (बड़े) चित्र के लिंक मिलेंगे।
गेट वाल्व के लिए सीटें या तो वाल्व बॉडी के साथ अभिन्न रूप से प्रदान की जाती हैं या सीट रिंग प्रकार के निर्माण में प्रदान की जाती हैं।सीट रिंग निर्माण सीट प्रदान करता है जो या तो स्थिति में पिरोया जाता है या स्थिति में दबाया जाता है और वाल्व बॉडी को वेल्डेड किया जाता है।उच्च तापमान सेवा के लिए निर्माण के बाद के रूप की सिफारिश की जाती है।
इंटीग्रल सीटें निर्माण की उसी सामग्री की सीट प्रदान करती हैं जो वाल्व बॉडी के रूप में होती है जबकि प्रेस-इन या थ्रेडेड-इन सीटें भिन्नता की अनुमति देती हैं।जहां आवश्यक हो वहां आवेदन के लिए हार्ड फेसिंग वाले रिंगों की आपूर्ति की जा सकती है।
फायदे..
नुकसान..
पहला पेंचदार बोनट है: यह उपलब्ध सबसे सरल डिज़ाइन है और इसका उपयोग सस्ते वाल्वों के लिए किया जाता है।
दूसरा बोल्ट-बोनट है: यह सबसे लोकप्रिय डिजाइन है और बड़ी संख्या में गेट वाल्व में उपयोग किया जाता है।इसके लिए शरीर और बोनट के बीच के जोड़ को सील करने के लिए गैसकेट की आवश्यकता होती है।
तीसरा है वेल्डेड-बोनट: यह एक लोकप्रिय डिजाइन है जहां जुदा करने की आवश्यकता नहीं होती है।वे अपने बोल्ट-बोनट समकक्षों की तुलना में वजन में हल्के होते हैं।
चौथा है प्रेशर-सील बोनट: उच्च दबाव उच्च तापमान अनुप्रयोगों के लिए इस प्रकार का व्यापक रूप से उपयोग किया जाता है।शरीर गुहा का दबाव जितना अधिक होगा, दबाव-सील वाल्व में गैसकेट पर उतना ही अधिक बल होगा।
