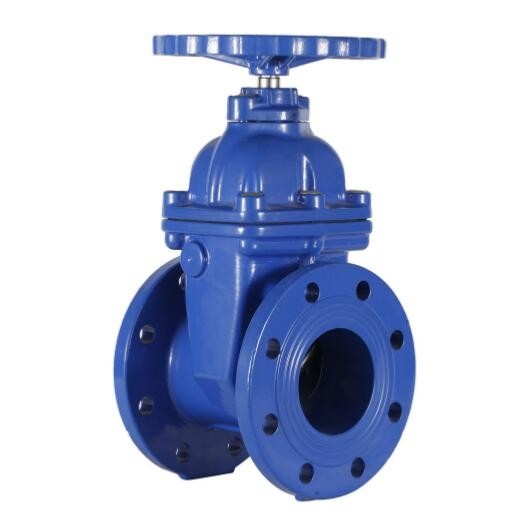

Pn16 Dn100 नॉन राइजिंग स्टेम रेजिलिएंट Flanged गेट वाल्व वेज गेट वाल्व 200psi स्टील गेट वाल्व

PN16 DN100 नॉन राइजिंग स्टेम रेजिलिएंट निकला हुआ गेट वाल्व वेज गेट वाल्व 200PSI स्टील गेट वाल्व

गेट वाल्व क्या है?

एक गेट वाल्व को एक प्रकार के वाल्व के रूप में परिभाषित किया जा सकता है जो एक गेट या वेज टाइप डिस्क का उपयोग करता है और डिस्क पाइपिंग में द्रव प्रवाह को शुरू करने या रोकने के लिए प्रवाह के लिए लंबवत चलती है।

गेट वाल्व किसी भी प्रक्रिया संयंत्र में उपयोग किया जाने वाला सबसे सामान्य प्रकार का वाल्व है।यह एक रेखीय गति वाल्व है जिसका उपयोग द्रव प्रवाह को शुरू करने या रोकने के लिए किया जाता है।सेवा में, ये वाल्व या तो पूरी तरह से खुले या पूरी तरह से बंद स्थिति में हैं।

जब गेट वाल्व पूरी तरह से खुला होता है, तो गेट वाल्व की डिस्क प्रवाह से पूरी तरह से हटा दी जाती है।इसलिए वस्तुतः प्रवाह के लिए कोई प्रतिरोध नहीं है।इसके कारण जब द्रव गेट वाल्व से होकर गुजरता है तो बहुत कम दबाव गिरता है।

उचित सीलिंग प्राप्त करने के लिए, जब वाल्व पूरी तरह से बंद हो जाता है, तो डिस्क और सीटों के बीच 360 ° सतह संपर्क की आवश्यकता होती है।

प्रवाह के नियमन या थ्रॉटलिंग के लिए गेट वाल्व का उपयोग नहीं किया जाना चाहिए क्योंकि सटीक नियंत्रण संभव नहीं है।आंशिक रूप से खुले वाल्व में प्रवाह का उच्च वेग डिस्क और बैठने की सतहों के क्षरण का कारण बन सकता है और कंपन और शोर भी पैदा कर सकता है।

गेट वाल्व पार्ट्स

यहां आप गेट वाल्व के मुख्य भाग देख सकते हैं।गेट वाल्व की डिस्क को वेज के रूप में भी जाना जाता है।इनमें से प्रत्येक भाग के बारे में जानने के लिए वाल्व भागों की पूरी गाइड पढ़ें।

गेट वाल्व के प्रकार

गेट वाल्व को वर्गीकृत करने के तीन तरीके हैं।

1. डिस्क के प्रकार
   1. सॉलिड टेंपर वेज
   2. लचीला पच्चर
   3. स्प्लिट वेज या पैरेलल डिस्क वाल्व
2. बॉडी बोनट जॉइंट के प्रकार
   1. खराब बोनट
   2. बोल्टेड-बोनट
   3. वेल्डेड-बोनट
   4. दबाव-सील बोनट
3. स्टेम मूवमेंट के प्रकार
   1. राइजिंग स्टेम या ओएस एंड वाई टाइप (बाहरी स्टेम और स्क्रू टाइप)
   2. गैर-बढ़ती स्टेम प्रकार

सॉलिड वेज गेट वाल्व

सॉलिड वेज अपनी सादगी और मजबूती के कारण सबसे आम और व्यापक रूप से इस्तेमाल किया जाने वाला डिस्क प्रकार है।एक ठोस पच्चर के साथ एक वाल्व किसी भी स्थिति में स्थापित किया जा सकता है, और यह लगभग सभी तरल पदार्थों के लिए उपयुक्त है।इसका उपयोग अशांत प्रवाह में भी किया जा सकता है।

हालांकि, यह पाइप लोड या थर्मल विस्तार के कारण सीट संरेखण में बदलाव के लिए क्षतिपूर्ति नहीं करता है।तो, इस प्रकार का डिस्क डिज़ाइन रिसाव के लिए अतिसंवेदनशील है।उच्च तापमान सेवा में उपयोग किए जाने पर सॉलिड वेज थर्मल लॉकिंग के अधीन होता है।

थर्मल लॉकिंग एक ऐसी घटना है जिसमें धातु के विस्तार के कारण सीटों के बीच कील फंस जाती है।सॉलिड-वेज गेट वाल्व आमतौर पर मध्यम से निम्न दबाव-तापमान अनुप्रयोगों में उपयोग किए जाते हैं।

लचीला वेज गेट वाल्व

लचीली पच्चर परिधि के चारों ओर एक कट के साथ एक टुकड़ा ठोस डिस्क है।ये कट आकार, आकार और गहराई में भिन्न होते हैं।पच्चर की परिधि पर एक उथला, संकीर्ण कट कम लचीलापन देता है लेकिन ताकत बरकरार रखता है।पच्चर की परिधि पर एक कास्ट-इन अवकाश या गहरा और चौड़ा कट अधिक लचीलापन देता है लेकिन ताकत से समझौता करता है।

यह डिज़ाइन सीट संरेखण में सुधार करता है और बेहतर रिसाव तंगी प्रदान करता है।इसने उन स्थितियों में भी प्रदर्शन में सुधार किया जहां थर्मल बाइंडिंग संभव है।लचीले वेजेज गेट वाल्व का उपयोग स्टीम सिस्टम में किया जाता है।

स्टीम लाइन का थर्मल विस्तार कभी-कभी वाल्व निकायों के विरूपण का कारण बनता है जिससे थर्मल अंधापन हो सकता है।लचीला गेट गेट को फ्लेक्स करने की अनुमति देता है क्योंकि भाप पाइपलाइन के थर्मल विस्तार के कारण वाल्व सीट संपीड़ित होती है और थर्मल अंधापन को रोकती है।

लचीले फाटकों का नुकसान यह है कि लाइन द्रव डिस्क में जमा हो जाता है।इनका परिणाम जंग हो सकता है और अंततः डिस्क को कमजोर कर सकता है।

स्प्लिट वेज या समानांतर डिस्क गेट वाल्व

स्प्लिट वेज डिस्क में दो ठोस टुकड़े होते हैं और एक विशेष तंत्र की मदद से एक साथ रहते हैं।ऐसा ही आप इमेज में देख सकते हैं।मामले में, डिस्क का आधा हिस्सा संरेखण से बाहर है;डिस्क स्वयं को बैठने की सतह पर समायोजित करने के लिए स्वतंत्र है।स्प्लिट डिस्क वेज शेप या पैरेलल डिस्क टाइप में हो सकती है।

समानांतर डिस्क स्प्रिंग-लोडेड हैं, इसलिए वे हमेशा सीटों के संपर्क में रहते हैं और द्वि-दिशात्मक सीलिंग देते हैं।स्प्लिट वेज सामान्य और उच्च तापमान पर गैर-संघनक गैसों और तरल पदार्थों को संभालने के लिए उपयुक्त है।

डिस्क की गति की स्वतंत्रता थर्मल बाइंडिंग को रोकती है, भले ही एक लाइन ठंडी होने पर वाल्व बंद हो गया हो।इसका अर्थ यह है कि जब किसी रेखा को द्रव द्वारा गर्म किया जाता है और उसका विस्तार किया जाता है तो यह तापीय अंधापन नहीं बनाता है।

शरीर के आधार पर गेट वाल्व के प्रकार, बोनट कनेक्शन

पहला पेंचदार बोनट है: यह उपलब्ध सबसे सरल डिज़ाइन है और इसका उपयोग सस्ते वाल्वों के लिए किया जाता है।

दूसरा बोल्ट-बोनट है: यह सबसे लोकप्रिय डिजाइन है और बड़ी संख्या में गेट वाल्व में उपयोग किया जाता है।इसके लिए शरीर और बोनट के बीच के जोड़ को सील करने के लिए गैसकेट की आवश्यकता होती है।

तीसरा है वेल्डेड-बोनट: यह एक लोकप्रिय डिजाइन है जहां जुदा करने की आवश्यकता नहीं होती है।वे अपने बोल्ट-बोनट समकक्षों की तुलना में वजन में हल्के होते हैं।

चौथा है प्रेशर-सील बोनट: उच्च दबाव उच्च तापमान अनुप्रयोगों के लिए इस प्रकार का व्यापक रूप से उपयोग किया जाता है।शरीर गुहा का दबाव जितना अधिक होगा, दबाव-सील वाल्व में गैसकेट पर उतना ही अधिक बल होगा।

ओएस और वाई गेट वाल्व या राइजिंग स्टेम (बाहरी स्टेम और स्क्रू प्रकार)

नॉन-राइजिंग स्टेम गेट वाल्व या इनसाइडर स्क्रू वाल्व
