उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | ISO |
मॉडल संख्या: | / |
न्यूनतम आदेश मात्रा: | 5PCS |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | गत्ते का डिब्बा, प्लाई-लकड़ी के मामले या ग्राहकों के अनुरोध के अनुसार |
प्रसव के समय: | 10 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
उत्पादन का नाम: | स्टेनलेस सुई वाल्व | सामग्री: | SS316 |
---|---|---|---|
कक्षा: | 2500 साई | प्रकार: | निकला हुआ किनारा वाल्व |
समाप्त होता है: | महिला एक्स पुरुष | आकार: | 1/2'' |
उपलब्ध आकार:: | 1/4"-1" | आवेदन: | गैस, तेल, पानी और अन्य कोरोसी तरल |
हाई लाइट: | स्टेनलेस स्टील 316 सुई वाल्व,स्टेनलेस सुई वाल्व 6000Psi,1/2 "एनपीटी स्टेनलेस सुई वाल्व |

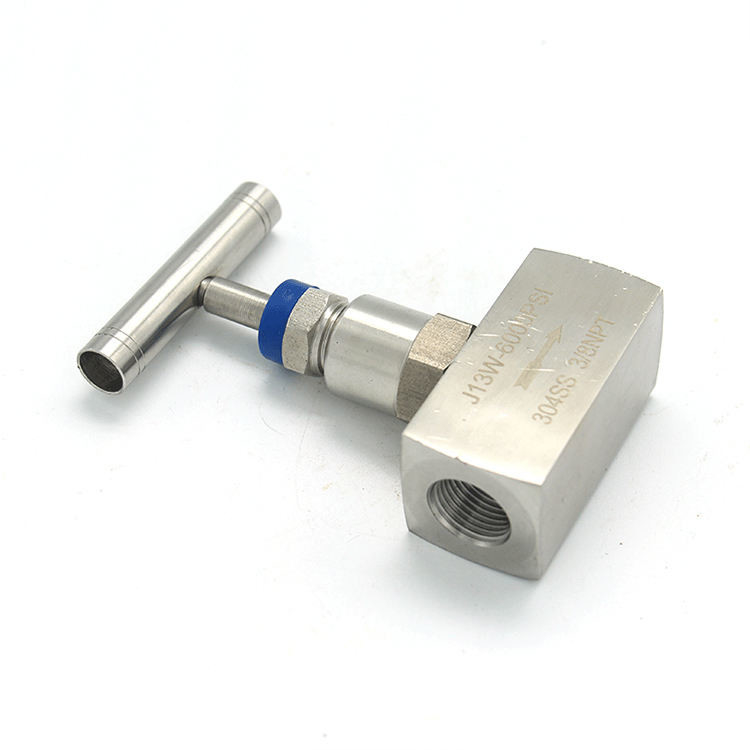

उपकरण सामान्य अनुप्रयोग बार स्टॉक स्टेनलेस स्टील 316 6000 साई 1/2 "एनपीटी मिनी उच्च दबाव स्टेनलेस सुई वाल्व
सुई वाल्व:
एक सुई वाल्व एक प्रकार का वाल्व होता है जिसमें एक छोटा बंदरगाह और एक थ्रेडेड, सुई के आकार का सवार होता है।यह प्रवाह के सटीक विनियमन की अनुमति देता है, हालांकि यह आम तौर पर अपेक्षाकृत कम प्रवाह दर के लिए ही सक्षम है।
स्टेनलेस स्टील, कार्बन स्टील, पीतल और मिश्र धातु 400 सामग्री में उपलब्ध है।उच्च दबाव सुई वाल्व (एफ एक्स एम) की विशेषताओं में शामिल हैं:
1) वन पीस स्टर्डी कंस्ट्रक्शन इसके दबाव और तापमान क्षमता को बढ़ाता है।सुई वाल्व के जीवन को बढ़ाता है।
2) पैनल माउंटिंग अरेंजमेंट माउंटिंग में आसानी देता है और कंपन को कम करता है
3) सामान्य आकार जैसे 1/4″ 3/8″ और 1/2″ स्टॉक में उपलब्ध हैं।सामान्य कनेक्शन धागा एनपीटी है।
4) एमटीसी ट्रेस-एबिलिटी और हाइड्रो टेस्ट सर्टिफिकेट के साथ जारी किया गया
भाग संख्या | आकार | ए 1 | ए2 | बी | सी | डी |
एफएनवी/एमएफ/एचपी/01 | 1/8″ | 38 | 25 | 55 | 70 | 45 |
एफएनवी/एमएफ/एचपी/02 | 1/4″ | 38 | 25 | 55 | 75 | 50 |
एफएनवी/एमएफ/एचपी/03 | 3/8″ | 42 | 28 | 60 | 80 | 55 |
एफएनवी/एमएफ/एचपी/04 | 1/2″ | 48 | 32 | 65 | 85 | 60 |
सुई वाल्व कार्य:
सुई के वाल्व एक पतला सिरे के साथ एक छिद्र को खोलते और बंद करते हैं जो एक हैंडल के स्पिन के साथ ऊपर और नीचे होता है।चित्रा 2 एक सुई वाल्व क्रॉस सेक्शनल व्यू, डिज़ाइन और घटकों को दिखाता है।हैंडल (ए) प्लंजर से जुड़ा होता है, जिसे स्टेम (एफ) भी कहा जाता है।जब आप हैंडल को घुमाते हैं, तो प्लंजर थ्रेड्स (C) के आधार पर ऊपर या नीचे चलता है।लॉकिंग नट (बी) इसे पूरी तरह से खोलने से रोकता है।जैसे ही प्लंजर नीचे जाता है, पतला नुकीला सिरा (I) पूरी तरह से छिद्र (H) को सील करने के लिए वाल्व सीट के संपर्क में आता है।अक्सर, वाल्व सीट को भी टेप किया जाता है।इनपुट और आउटपुट पर पोर्ट कनेक्शन (जी) के माध्यम से इसे पाइप या नली से जोड़ने के लिए विभिन्न विकल्प और आकार उपलब्ध हैं।बोनट (डी) वाल्व हाउसिंग (ई) से जुड़ा है, जिसे पीतल या स्टेनलेस स्टील जैसी विभिन्न सामग्रियों से बनाया जा सकता है।
धागे के आधार पर, आप प्रवाह दर को सटीक रूप से नियंत्रित करने के लिए वाल्व सीट से दूर प्लंजर के पतला अंत का सटीक रूप से पता लगा सकते हैं।इसलिए, प्लंजर के स्थान को बदलकर आप अधिकतम और शून्य के बीच प्रवाह दर को नियंत्रित करेंगे।
मैन्युअल रूप से संचालित थ्रेडेड सुई वाल्व (ऊपर वर्णित) सुई वाल्व का सबसे सामान्य प्रकार है।हालांकि, दो अतिरिक्त वेरिएंट हैं: मोटराइज्ड और एंगल।
सुई वाल्व चयन:
सुई वाल्व का चयन करते समय, चार मुख्य विशेषताओं और/या आवेदन आवश्यकताओं को ध्यान में रखा जाना चाहिए: सामग्री, दबाव, आकार और तापमान।
सुई वाल्व की आवास सामग्री (चित्रा 2 कॉलआउट ई) आवेदन के अनुसार निर्दिष्ट है।रासायनिक प्रतिरोध की अपनी सीमा के कारण सबसे आम वाल्व आवास सामग्री पीतल और स्टेनलेस स्टील हैं, हालांकि, विशेष अनुप्रयोगों के लिए अन्य सामग्री भी उपलब्ध हैं।
सुई वाल्व अनुप्रयोग:
सुई वाल्व शरीर डिजाइन
सुई वाल्व के लिए एक प्रकार का बॉडी डिज़ाइन बार स्टॉक बॉडी है।बार स्टॉक बॉडी आम हैं, और ग्लोब प्रकारों में, स्टेम में घूमने वाली गेंद बिना नुकसान के बैठने के लिए आवश्यक रोटेशन प्रदान करती है।
सुई वाल्व का उपयोग अक्सर पैमाइश वाल्व के रूप में किया जाता है।मीटरिंग वाल्व का उपयोग अत्यंत महीन प्रवाह नियंत्रण के लिए किया जाता है।पतली डिस्क या छिद्र रैखिक प्रवाह विशेषताओं के लिए अनुमति देता है।इसलिए, हैंडव्हील घुमावों की संख्या सीधे प्रवाह की मात्रा से संबंधित हो सकती है।एक विशिष्ट पैमाइश वाल्व में 40 धागे प्रति इंच के साथ एक तना होता है।
सुई वाल्व आम तौर पर स्टेम पैकिंग की दो शैलियों में से एक का उपयोग करते हैं: टीएफई बैकिंग रिंग या टीएफई पैकिंग सिलेंडर वाला ओ-रिंग।रखरखाव में आसानी के लिए सुई वाल्व अक्सर बदली सीटों से सुसज्जित होते हैं।
