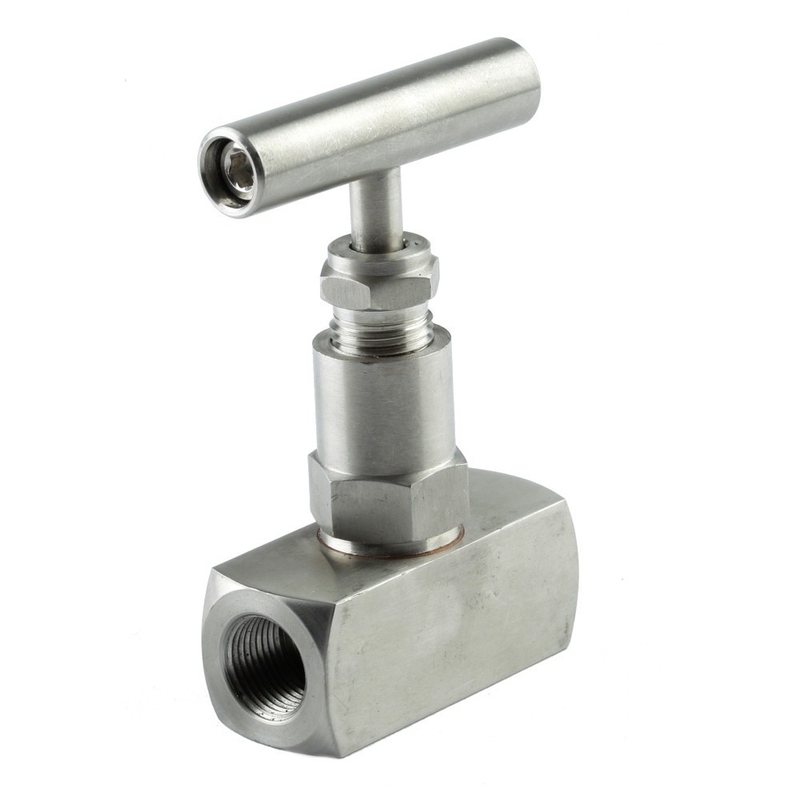

स्टेनलेस स्टील एनपीटी अंत महिला धागा 1/2 "सुई वाल्व 2500ps वाल्व

स्टेनलेस स्टील एनपीटी अंत महिला धागा 1/2 "सुई वाल्व 2500ps वाल्व

सुई वाल्व:

एक सुई वाल्व एक प्रकार का वाल्व होता है जिसमें एक छोटा बंदरगाह और एक थ्रेडेड, सुई के आकार का सवार होता है।यह प्रवाह के सटीक विनियमन की अनुमति देता है, हालांकि यह आम तौर पर अपेक्षाकृत कम प्रवाह दर के लिए ही सक्षम है।

• निवेश कास्ट
• बॉडी - एएसटीएम 351 जीआर।CF8M
• पैकिंग - टेफ्लॉन
• तना - 316 एसएस
• हैंडल - 304 एसएस
• अधिकतम दबाव 6000 साई

सुई वाल्व कार्य:

सुई के वाल्व एक पतले सिरे के साथ एक छिद्र को खोलते और बंद करते हैं जो एक हैंडल के स्पिन के साथ ऊपर और नीचे होता है।चित्रा 2 एक सुई वाल्व क्रॉस सेक्शनल व्यू, डिज़ाइन और घटकों को दिखाता है।हैंडल (ए) प्लंजर से जुड़ा होता है, जिसे स्टेम (एफ) भी कहा जाता है।जब आप हैंडल को घुमाते हैं, तो प्लंजर थ्रेड्स (सी) के आधार पर ऊपर या नीचे चलता है।लॉकिंग नट (बी) इसे पूरी तरह से खोलने से रोकता है।जैसे ही प्लंजर नीचे जाता है, पतला नुकीला सिरा (I) पूरी तरह से छिद्र (H) को सील करने के लिए वाल्व सीट के संपर्क में आता है।अक्सर, वाल्व सीट को भी टेप किया जाता है।इनपुट और आउटपुट पर पोर्ट कनेक्शन (जी) के माध्यम से इसे पाइप या नली से जोड़ने के लिए विभिन्न विकल्प और आकार उपलब्ध हैं।बोनट (डी) वाल्व हाउसिंग (ई) से जुड़ा है, जिसे पीतल या स्टेनलेस स्टील जैसी विभिन्न सामग्रियों से बनाया जा सकता है।

थ्रेड्स के आधार पर, आप प्रवाह दर को सटीक रूप से नियंत्रित करने के लिए वाल्व सीट से दूर प्लंजर के पतले सिरे का सटीक रूप से पता लगा सकते हैं।इसलिए, प्लंजर स्थान को बदलकर आप अधिकतम और शून्य के बीच प्रवाह दर को नियंत्रित करेंगे।

विभिन्न प्रकार के सुई वाल्व:

मैन्युअल रूप से संचालित थ्रेडेड सुई वाल्व (ऊपर वर्णित) सुई वाल्व का सबसे सामान्य प्रकार है।हालांकि, दो अतिरिक्त वेरिएंट हैं: मोटराइज्ड और एंगल।

• मोटरयुक्त सुई वाल्व: इन सुई वाल्वों में मैनुअल ऑपरेशन के लिए कोई हैंडल नहीं होता है, बल्कि इसके बजाय प्लंजर को जोड़ने और चालू करने के लिए एक इलेक्ट्रिक या वायवीय एक्ट्यूएटर का उपयोग किया जाता है।इन्हें दूर से नियंत्रित किया जा सकता है, बंद लूप सिस्टम में इस्तेमाल किया जा सकता है, और/या दूर से प्रवाह दर को सटीक रूप से नियंत्रित करने के लिए टाइमर लगाया जा सकता है।
• कोण सुई वाल्व: ये सुई वाल्व इन-लाइन के बजाय इनलेट से आउटपुट को 90 डिग्री तक मोड़ देते हैं।वही ऑपरेशन अवधारणा लागू होती है, लेकिन 90-डिग्री का कोण बेहतर सिस्टम एकीकरण की अनुमति दे सकता है।चित्रा 3 एक कोण सुई वाल्व का एक उदाहरण दिखाता है।

सुई वाल्व चयन:

सुई वाल्व का चयन करते समय, चार मुख्य विशेषताओं और/या आवेदन आवश्यकताओं को ध्यान में रखा जाना चाहिए: सामग्री, दबाव, आकार और तापमान।

सामग्री

सुई वाल्व की आवास सामग्री (चित्रा 2 कॉलआउट ई) आवेदन के अनुसार निर्दिष्ट है।रासायनिक प्रतिरोध की अपनी सीमा के कारण सबसे आम वाल्व आवास सामग्री पीतल और स्टेनलेस स्टील हैं, हालांकि, विशेष अनुप्रयोगों के लिए अन्य सामग्री भी उपलब्ध हैं।

सुई वाल्व अनुप्रयोग:

पंप डिस्चार्ज प्रेशर में उतार-चढ़ाव के प्रभाव को कम करने के लिए अधिकांश निरंतर दबाव पंप गवर्नरों में सुई वाल्व होते हैं।सुई वाल्व का उपयोग स्वचालित दहन नियंत्रण प्रणाली के कुछ घटकों में भी किया जाता है जहां बहुत सटीक प्रवाह विनियमन आवश्यक है।

सुई वाल्व शरीर डिजाइन

सुई वाल्व के लिए एक प्रकार का बॉडी डिज़ाइन बार स्टॉक बॉडी है।बार स्टॉक बॉडी आम हैं, और ग्लोब प्रकारों में, स्टेम में घूमने वाली गेंद बिना नुकसान के बैठने के लिए आवश्यक रोटेशन प्रदान करती है।

सुई वाल्व का उपयोग अक्सर पैमाइश वाल्व के रूप में किया जाता है।मीटरिंग वाल्व का उपयोग अत्यंत महीन प्रवाह नियंत्रण के लिए किया जाता है।पतली डिस्क या छिद्र रैखिक प्रवाह विशेषताओं के लिए अनुमति देता है।इसलिए, हैंडव्हील घुमावों की संख्या सीधे प्रवाह की मात्रा से संबंधित हो सकती है।एक विशिष्ट पैमाइश वाल्व में 40 धागे प्रति इंच के साथ एक तना होता है।

सुई वाल्व आम तौर पर स्टेम पैकिंग की दो शैलियों में से एक का उपयोग करते हैं: टीएफई बैकिंग रिंग या टीएफई पैकिंग सिलेंडर वाला ओ-रिंग।रखरखाव में आसानी के लिए सुई वाल्व अक्सर बदली सीटों से सुसज्जित होते हैं।
