उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | DIN2501 (DIN2534_ISO2084 |
मॉडल संख्या: | SS304 |
न्यूनतम आदेश मात्रा: | 10pcs |
---|---|
मूल्य: | 59-89USD |
पैकेजिंग विवरण: | प्लाईवुड लकड़ी के मामलों में पैक किया |
प्रसव के समय: | 7-10days |
भुगतान शर्तें: | डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 300000pcs |
आकार: | DN80 | डिजाइन मानक: | एपीआई 609-83 |
---|---|---|---|
आमने सामने: | ANSI B16.10, DIN3202-K1, BS5155, MSS SP-67 | निकला हुआ किनारा ड्रिलिंग: | DIN2501 (DIN2534), ISO2084 |
तापमान: | उच्च तापमान | संरचना प्रकार: | डबल सनकी वेफर तितली वाल्व |
अंगूठी की सील: | स्टेनलेस स्टील 304 + ग्रेफाइट | पैकिंग: | लचीला ग्रेफाइट, फ्लोरीन प्लास्टिक |
हाई लाइट: | DN80 वेफर तितली वाल्व,पीएन 40 वेफर तितली वाल्व,ट्रिपल सनकी तितली वाल्व |

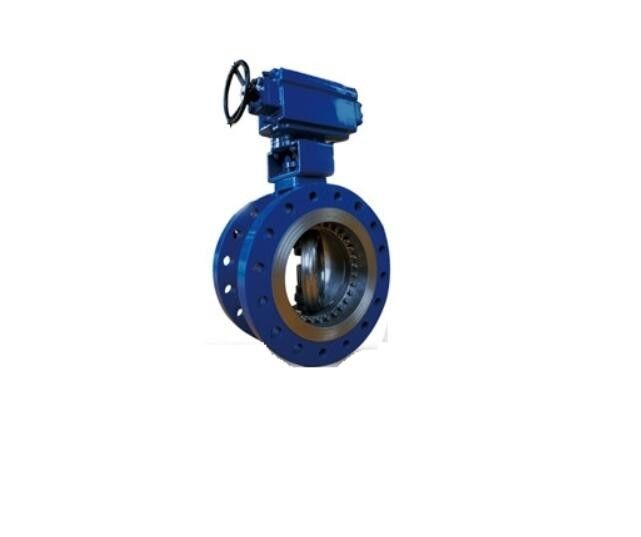

ग्रेफाइट फ्लैंगेड DN80 PN 40 ट्रिपल सनकी तितली वाल्व
आलेख: 5040
फ्लैंगेस: UNI EN 1092-2 PN 40, ASME 16.5
आमने-सामने की लंबाई: DIN 3202 F16 डिजाइन EN 12516, API 609
स्थापना: क्षैतिज, ऊर्ध्वाधर
आवेदन का विवरण
पेयजल अनुप्रयोगों के लिए उपयुक्त एपॉक्सी पॉटिंग।
जब भी एक प्रक्रिया वाल्व की आवश्यकता होती है, तो ट्रिपल सनकी तितली वाल्व शून्य रिसाव की जकड़न के लिए सबसे उन्नत समाधान होते हैं।धातु की सीलिंग के लिए धन्यवाद, वे अंदर और बाहर दोनों में एक परिपूर्ण जकड़न प्रदान करते हैं, और ट्रिपल ऑफसेट डिजाइन खतरनाक तरल पदार्थ, साथ ही उच्च तापमान सहित किसी भी औद्योगिक अनुप्रयोग के लिए उपयुक्त है।ट्रिपल सनकी डिस्क सीट और सीलिंग रिंग के बीच किसी भी घर्षण को समाप्त करती है, कम प्रयास के साथ प्रक्रियाओं को खोलने और बंद करने की सुविधा प्रदान करती है।ट्रिपल सनकी तितली वाल्वों को डीआईएन या एएनएसआई मानकों के अनुसार निकला जा सकता है।कई अनुप्रयोगों के लिए उपयुक्त, स्थापित करना आसान है, उनके पास लंबे समय तक चलने वाला जीवन है और किसी भी रखरखाव की आवश्यकता नहीं है।इलेक्ट्रिक एक्ट्यूएटर के साथ मांग पर गियर बॉक्स के साथ मानक निष्पादन।
एक तितली वाल्वएक क्वार्टर-टर्न रोटरी मोशन वाल्व है, जिसका उपयोग प्रवाह को रोकने, विनियमित करने और शुरू करने के लिए किया जाता है।तितली वाल्व एक त्वरित खुला प्रकार है।हैंडल का 90 ° घुमाव वाल्व को पूरी तरह से बंद या खोल सकता है।आम तौर पर, उनका उपयोग उन प्रणालियों में किया जाता है जहां सकारात्मक शट-ऑफ की आवश्यकता नहीं होती है।इस लेख में, आप निम्न प्रकार के वाल्व के बारे में जानेंगे।
बड़े बटरफ्लाई वाल्व आमतौर पर गियरबॉक्स प्रकार के एक्ट्यूएटर से लैस होते हैं, जहां हैंडव्हील गियरबॉक्स के माध्यम से स्टेम से जुड़ा होता है।यह बल को कम करेगा लेकिन साथ ही साथ ऑपरेशन की गति को कम करेगा।इस प्रकार के वाल्व को खुली स्थिति में स्थापित किया जाना चाहिए।यदि स्थापना के दौरान वाल्व बंद हो जाता है, तो रबर सीट वाल्व डिस्क के खिलाफ लहराएगा और इसे खोलना मुश्किल होगा।
सामग्री
आयाम
|
बॉडी कंस्ट्रक्शन पर आधारित बटरफ्लाई वाल्व के प्रकार
शरीर के सिरों के प्रकार के आधार पर तितली वाल्व निम्नलिखित प्रकारों में उपलब्ध हैं।
दोनों फ्लैग्ड एंड्स
वेफर प्रकार समाप्त होता है
लुग प्रकार समाप्त होता है
बट वेल्डेड प्रकार समाप्त होता है
पानी का प्रकार
वेफर बॉडी को पाइप फ्लैंग्स के बीच रखा जाता है, और निकला हुआ किनारा वाल्व बॉडी को घेरे रहता है।एक वेफर प्रकार तितली वाल्व स्थापित करना आसान है, लेकिन इसे एक अलगाव वाल्व के रूप में इस्तेमाल नहीं किया जा सकता है।
सीट के प्रकार
बटरफ्लाई वॉल्व मेटल-टू-मेटल सीटेड, सॉफ्ट सीटेड या पूरी तरह से लाइनेड बॉडी और डिस्क के साथ हो सकते हैं।पहली छवि एक नरम बैठा पूरी तरह से पंक्तिबद्ध शरीर और डिस्क वाल्व की है।दूसरा, धातु डिस्क के साथ एक नरम सीट है और तीसरा धातु से धातु सीट प्रकार वाल्व है।
ट्रिपल ऑफसेट तितली वाल्व
ट्रिपल ऑफसेट डिजाइन में बैठने की सतह के ज्यामिति डिजाइन द्वारा बनाई गई तीसरी ऑफसेट है।
सीट एक ऑफसेट शंक्वाकार प्रोफाइल में मशीनीकृत है जिसके परिणामस्वरूप एक समकोण शंकु है।आप इसमें देख सकते हैं
बैठने की कोण के छोटे इज़ाफ़ा के साथ तीसरी छवि।
यह पूरे चक्र संचालन के दौरान घर्षण रहित पथपाकर सुनिश्चित करता है।संपर्क केवल अंतिम बिंदु पर किया जाता है
एक यांत्रिक स्टॉप के रूप में 90 ° कोण अभिनय के साथ बंद;धातु बैठा वाल्व ट्रिपल ऑफसेट डिजाइन का उपयोग करता है।
