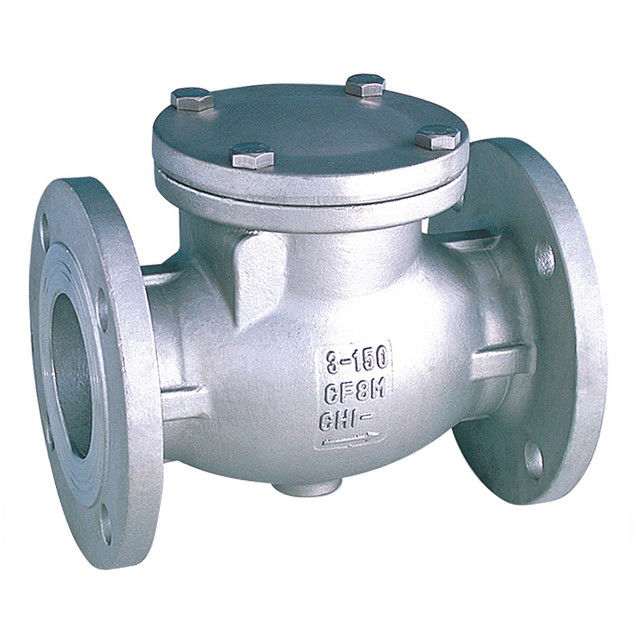

A351 316 स्टेनलेस स्टील स्विंग चेक वाल्व 3 CF 150 आरएफ CF8M T12

३316 150 RF CF8M T12 A351 316 स्टेनलेस स्टील स्विंग चेक वाल्व

चेक वाल्व क्या है?

वाल्व जो एक पाइपिंग सिस्टम में बैकफ़्लो को रोकने के लिए उपयोग किया जाता है, एक चेक वाल्व के रूप में जाना जाता है।इसे नॉन-रिटर्न वाल्व या NRV के रूप में भी जाना जाता है।एक पाइपलाइन से गुजरने वाले तरल पदार्थ का दबाव वाल्व को खोलता है, जबकि प्रवाह के किसी भी उलट वाल्व को बंद कर देगा।

यह पूर्ण निर्बाध प्रवाह की अनुमति देता है और दबाव कम होने के साथ स्वचालित रूप से बन्द हो जाता है।वाल्व के तंत्र के आधार पर सटीक संचालन अलग-अलग होगा।

जल्दी से विवरण

स्टेनलेस स्टील जाँच वाल्व मानक

ANSI B16.10 के रूप में आमने-सामने के आयाम

ANSI B16.5 के रूप में अंत निकला हुआ किनारा आयाम

एएनएसआई बी 16.34 के रूप में दबाव-तापमान रेटिंग

एपीआई 598 के रूप में दबाव परीक्षण

लागू मध्यम: पानी, गैस, तेल और अन्य कास्टिक माध्यम।

स्टेनलेस स्टील की जाँच वाल्व आवेदन:

वाल्व का उपयोग पाइपलाइनों और उपकरणों में माध्यम के पीछे जाने से रोकने के लिए किया जाता है, और दबाव के लिए  माध्यम अपने आप खुलने और बंद होने का परिणाम लाएगा।

जब टीवह माध्यम है बैक-गोइंग, वाल्व डिस्क दुर्घटनाओं से बचने के लिए स्वचालित रूप से बंद हो जाएगा।

स्टेनलेस स्टील की जाँच वाल्व परीक्षण दबाव

वाल्व के प्रकार

डिस्क का प्रकार वाल्व के प्रकार को तय करेगा।अधिकांश सामान्य प्रकार के चेक वाल्व हैं

• स्विंग प्रकार।

  • शीर्ष टिका हुआ

  • झुकती हुई डिस्क

• लिफ्ट प्रकार

  • पिस्टन प्रकार

  • गेंद का प्रकार

• दोहरी प्लेट प्रकार

• चेक वाल्व बंद करो

लय की जाँच का वाल्व

स्विंग प्रकार वाल्व में डिस्क पूरी तरह से खुलने या बंद होने के साथ ही गुँथी हुई होती है।यह वाल्व तब संचालित होता है जब लाइन में प्रवाह होता है और प्रवाह नहीं होने पर पूरी तरह से बंद हो जाता है।वाल्व में अशांति और दबाव ड्रॉप बहुत कम है।

डिस्क और सीट डिजाइन धातु से धातु या धातु से मिश्रित हो सकते हैं।

सीट और ऊर्ध्वाधर विमान के बीच के कोण को बैठने के कोण के रूप में जाना जाता है और 0 से 45 डिग्री तक भिन्न होता है।

आमतौर पर, सीट कोण 5 से 7 डिग्री की सीमा में होते हैं।बड़ी सीट के कोण डिस्क यात्रा को कम करते हैं, जिसके परिणामस्वरूप त्वरित समापन होता है, जिससे पानी के हथौड़ा की संभावना कम हो जाती है।एक ऊर्ध्वाधर सीट में 0-डिग्री कोण होता है।

स्विंग टाइप वाल्व पूर्ण, अबाधित प्रवाह की अनुमति देता है और दबाव कम होने के साथ स्वतः बंद हो जाता है।आमतौर पर गेट वाल्व के साथ संयोजन में स्थापित किया जाता है क्योंकि वे अपेक्षाकृत मुक्त प्रवाह संयोजन प्रदान करते हैं।

एक बुनियादी स्विंग प्रकार वाल्व में एक वाल्व बॉडी, एक बोनट और एक डिस्क होती है जो एक काज से जुड़ी होती है।

नॉन-रिटर्न वाल्व के भाग

इसमें बॉडी, कवर, डिस्क, हिंग पिन और सीट रिंग होती है।नीचे दी गई छवि में आप वाल्व के हिस्सों को देख सकते हैं।

पैकिंग विवरण:

हम विभिन्न वाल्वों के अनुसार उपयुक्त लकड़ी के मामलों को चुनते हैं और कुशल श्रमिकों को घूस के मामले में पैक करने की व्यवस्था करते हैं।दीर्घकालिक सहयोग फारवर्डर देरी के बिना हमारे लिए स्थान, स्पष्ट सीमा शुल्क और परिवहन बुक करेगा।परिवहन के लिए तीन रास्ते हैं, समुद्र से, हवा से और ट्रेन से।हम ग्राहकों की जरूरतों के अनुसार परिवहन की व्यवस्था करेंगे।


वितरण विवरण: आदेश के अनुसार, 7 ~ 60 दिन
