उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | ISO |
मॉडल संख्या: | / |
न्यूनतम आदेश मात्रा: | 1 पीसीएस |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | वाल्वों को प्लास्टिक बबल शीट और प्लाईवुड बक्सों में लपेटा जाता है |
प्रसव के समय: | 15 कार्यदिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 10000 पीसी / माह |
आवेदन: | औद्योगिक | रिश्ते का प्रकार: | लड़ी पिरोया हुआ |
---|---|---|---|
कनेक्शन समाप्त करें: | एनपीटी, बीएसपी, बीएसपीटी | सामग्री: | कार्बन स्टील |
पैकेज: | कार्टन का डिब्बा | दबाव की श्रेणी: | 0-6000 पीएसआई |
सील सामग्री: | पीटीएफई, पीपीएल, पीक | आकार: | 1/4-2 इंच |
मानक: | एएनएसआई, दीन, जिस | सतह का उपचार: | सैंडब्लास्टिंग, पॉलिशिंग |
तापमान की रेंज: | -20 से 200℃ | वाल्व प्रकार: | स्टील सुई वाल्व |
वारंटी: | 1 वर्ष |

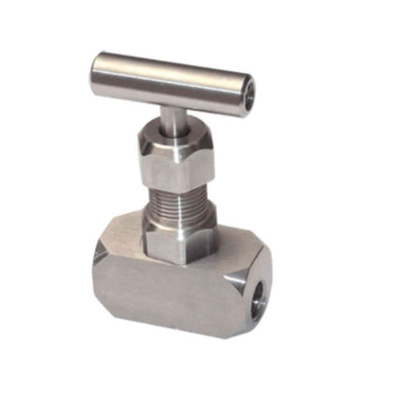

स्टेनलेस स्टील 304 SS316 1/8''-2'''महिला 6000PSI उच्च दबाव गैस तेल पैनल माउंट स्टेनलेस स्टील सुई वाल्व
सुई के वाल्व:
सुई वाल्व एक प्रकार का वाल्व होता है जिसमें एक छोटा पोर्ट और एक घुमावदार, सुई के आकार का पिंपल होता है। यह प्रवाह के सटीक विनियमन की अनुमति देता है, हालांकि यह आम तौर पर अपेक्षाकृत कम प्रवाह दरों के लिए सक्षम होता है।
स्टेनलेस स्टील, कार्बन स्टील, पीतल और मिश्र धातु 400 सामग्री में उपलब्ध है। उच्च दबाव सुई वाल्व (F x M) की विशेषताओं में शामिल हैंः
1) एक टुकड़ा मजबूत निर्माण इसके दबाव और तापमान क्षमता को बढ़ाता है। सुई वाल्व के जीवन को बढ़ाता है।
2) पैनल माउंटिंग व्यवस्था माउंट करने में आसानी की अनुमति देता है और कंपन को कम करता है
3) स्टॉक में 1/4′′ 3/8′′ और 1/2′′ जैसे सामान्य आकार उपलब्ध हैं। सामान्य कनेक्शन धागा एनपीटी है।
4) एमटीसी के साथ ट्रेस करने की क्षमता और हाइड्रो परीक्षण प्रमाण पत्र जारी किया गया
भाग नं. | आकार | A1 | A2 | बी | सी | D |
FNV/MF/HP/01 | 1/8 इंच | 38 | 25 | 55 | 70 | 45 |
FNV/MF/HP/02 | 1/4 " | 38 | 25 | 55 | 75 | 50 |
FNV/MF/HP/03 | 3/8" | 42 | 28 | 60 | 80 | 55 |
FNV/MF/HP/04 | आधा इंच | 48 | 32 | 65 | 85 | 60 |
सुई वाल्व कार्यः
सुई के वाल्व एक छेद को खोलते और बंद करते हैं जिसमें एक कॉपर अंत होता है जो एक हैंडल के स्पिन के साथ ऊपर और नीचे जाता है। चित्र 2 एक सुई के वाल्व के क्रॉस सेक्शन दृश्य, डिजाइन और घटकों को दिखाता है।हैंडल (ए) पिंपल से जुड़ा हुआ हैजब आप हैंडल को घुमाते हैं, तो प्लंजर धागे (सी) के आधार पर ऊपर या नीचे चलता है। लॉक नट (बी) इसे पूरी तरह से अनस्क्रू होने से रोकता है। जैसे-जैसे प्लंजर नीचे जाता है,कंक्रीट बिंदु (I) वाल्व सीट के साथ संपर्क में आता है ताकि छेद को पूरी तरह से सील किया जा सके (H). अक्सर, वाल्व की सीट भी कॉपर होती है। इनपुट और आउटपुट पर पोर्ट कनेक्शन (जी) के माध्यम से इसे पाइप या नली से जोड़ने के लिए विभिन्न विकल्प और आकार उपलब्ध हैं।हुड (डी) वाल्व आवास (ई) से जुड़ा हुआ है, जो पीतल या स्टेनलेस स्टील जैसी विभिन्न सामग्रियों से बने हो सकते हैं।
धागे के आधार पर, आप बहुत सटीक रूप से प्रवाह दर को नियंत्रित करने के लिए वाल्व सीट से बाहर पंप के कॉपर अंत का पता लगा सकते हैं। इसलिए,पिंपल की स्थिति को बदलकर आप अधिकतम और शून्य के बीच प्रवाह दर को नियंत्रित करेंगे.
एक मैन्युअल रूप से संचालित घुमावदार सुई वाल्व (ऊपर वर्णित) सुई वाल्व का सबसे आम प्रकार है। हालांकि, दो अतिरिक्त संस्करण हैंः मोटर चालित और कोण।
सुई के वाल्व का चयनः
सुई वाल्व का चयन करते समय चार मुख्य विशेषताओं और/या अनुप्रयोग आवश्यकताओं को ध्यान में रखना आवश्यक हैः सामग्री, दबाव, आकार और तापमान।
सुई वाल्व की आवास सामग्री (चित्र 2 कैलोआउट ई) आवेदन के अनुसार निर्दिष्ट है।सबसे आम वाल्व आवास सामग्री रासायनिक प्रतिरोध की उनकी सीमा के कारण पीतल और स्टेनलेस स्टील हैंहालांकि, विशेष अनुप्रयोगों के लिए अन्य सामग्री भी उपलब्ध हैं।
सुई वाल्व अनुप्रयोगः
सुई वाल्व शरीर डिजाइन
सुई वाल्व के लिए एक प्रकार का शरीर डिजाइन बार स्टॉक शरीर है। बार स्टॉक शरीर आम हैं, और, ग्लोब प्रकारों में,तने में घूमने वाली एक गेंद बिना क्षति के बैठने के लिए आवश्यक रोटेशन प्रदान करती है.
सुई वाल्व अक्सर मीटरिंग वाल्व के रूप में उपयोग किए जाते हैं। मीटरिंग वाल्व का उपयोग अत्यंत ठीक प्रवाह नियंत्रण के लिए किया जाता है। पतली डिस्क या छेद रैखिक प्रवाह विशेषताओं की अनुमति देता है। इसलिए,हैंडव्हील के मोड़ की संख्या सीधे प्रवाह की मात्रा से संबंधित किया जा सकता हैएक विशिष्ट मीटरिंग वाल्व में प्रति इंच 40 धागे वाले एक स्टेम होते हैं।
सुई वाल्व आम तौर पर दो शैलियों में से एक का उपयोग करते हैंः टीएफई समर्थन छल्ले या टीएफई पैकिंग सिलेंडर के साथ एक ओ-रिंग।सुई के वाल्वों में अक्सर आसानी से रखरखाव के लिए विनिमेय सीटें होती हैं.
