उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | ISO |
मॉडल संख्या: | / |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | वाल्वों को प्लास्टिक बबल शीट और प्लाईवुड बक्सों में लपेटा जाता है |
प्रसव के समय: | 15 कार्यदिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 10000 पीसी / माह |
आवेदन: | तेल, गैस, पानी, आदि। | शरीर की सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, आदि। |
---|---|---|---|
प्रमाणपत्र: | आईएसओ, सीई, एपीआई, आदि। | डिस्क सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, आदि। |
कनेक्शन समाप्त करें: | निकला हुआ | प्रवाह विशेषता: | रैखिक, समान प्रतिशत, आदि। |
संचालन: | मैनुअल, वायवीय, इलेक्ट्रिक, आदि। | दबाव की श्रेणी: | 0~42एमपीए |
दाब मूल्यांकन: | कक्षा 150-2500 | सीट सामग्री: | नायलॉन, पीटीएफई आदि |
मानक: | एपीआई, एएनएसआई, डीआईएन, जेआईएस, आदि। | तापमान की रेंज: | -196°C~+540°C |
वाल्व का आकार: | 2-24 इंच | वाल्व प्रकार: | निकला हुआ किनारा जाँच वाल्व |
हाई लाइट: | PN25 फ्लैंज चेक वाल्व,स्प्रिंग लोडेड कास्ट ग्लोब चेक वाल्व,WCB पिस्टन ग्लोब चेक वाल्व |

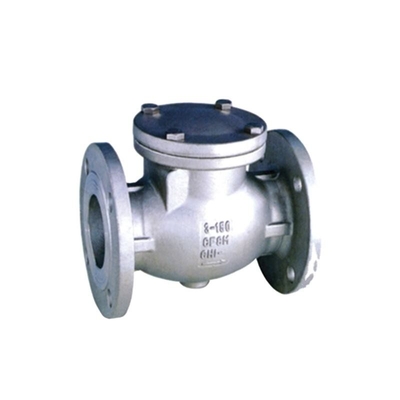

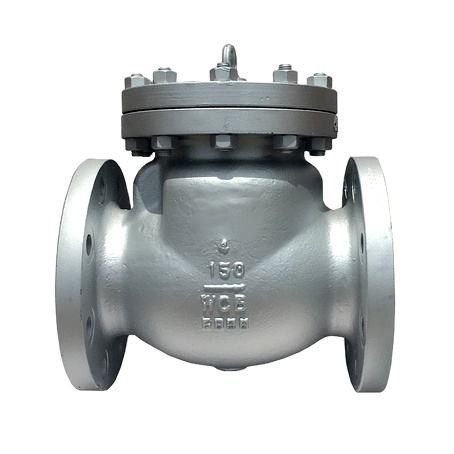

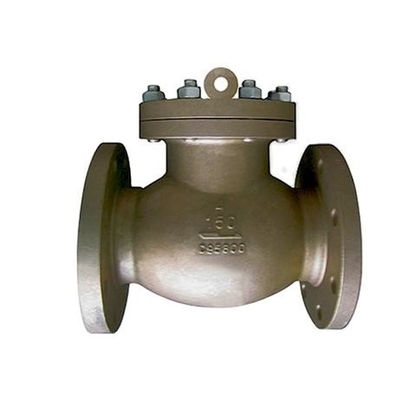

फ़्लैंग्ड DIN DN50 DN100 DN200 PN25 स्प्रिंग लोडेड कास्ट WCB पिस्टन ग्लोब चेक वाल्व
सिस्टम से गुजरने वाले तरल पदार्थ का दबाव वाल्व को खोलता है, जबकि प्रवाह में कोई भी उलटफेर वाल्व को बंद कर देगा।चेक वाल्व तंत्र के प्रकार के आधार पर सटीक संचालन अलग-अलग होगा।चेक वाल्व के सबसे सामान्य प्रकार स्विंग, लिफ्ट (पिस्टन और बॉल), बटरफ्लाई, स्टॉप और टिल्टिंग-डिस्क हैं।
विशेष विवरण:
नाममात्र दबाव (एमपीए) | 1.0 | 1.6 | |
नाममात्र व्यास (मिमी) | 50-600 | 50-600 | |
परीक्षण दबाव | शंख | 1.5 | 2.4 |
(एमपीए) | मुहर | 1.1 | 1.76 |
लागू तापमान | 150 | ||
लागू माध्यम | ताजा पानी, मल, समुद्री जल, वायु, वाष्प, भोजन, औषधि, तेल, अम्ल, क्षार, आदि |
||
संचालन विधा | मैनुअल, वर्म गियर, वायवीय, इलेक्ट्रिक, आदि। |
मानक:
डिजाइन एवं निर्माण | निकला हुआ किनारा कनेक्शन | आमने सामने का आयाम | परीक्षण एवं निरीक्षण |
DIN3202 | DIN2533&EN1092 | DIN3202 F6 |
लय की जाँच का वाल्व
एक बुनियादी स्विंग चेक वाल्व में एक वाल्व बॉडी, एक बोनट और एक डिस्क होती है जो एक काज से जुड़ी होती है।आगे की दिशा में प्रवाह की अनुमति देने के लिए डिस्क वाल्व-सीट से दूर चली जाती है, और बैकफ़्लो को रोकने के लिए, अपस्ट्रीम प्रवाह बंद होने पर वाल्व-सीट पर वापस आ जाती है।
स्विंग प्रकार के चेक वाल्व में डिस्क पूरी तरह खुलने या बंद होने पर दिशाहीन होती है।विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए, कई डिस्क और सीट डिज़ाइन उपलब्ध हैं।वाल्व पूर्ण, अबाधित प्रवाह की अनुमति देता है और दबाव कम होने पर स्वचालित रूप से बंद हो जाता है।जब प्रवाह शून्य तक पहुँच जाता है तो बैकफ़्लो को रोकने के लिए ये वाल्व पूरी तरह से बंद कर दिए जाते हैं।वाल्व में अशांति और दबाव में गिरावट बहुत कम है।
लिफ्ट चेक वाल्व
लिफ्ट-चेक वाल्व की सीट का डिज़ाइन ग्लोब वाल्व के समान है।डिस्क आमतौर पर पिस्टन या गेंद के रूप में होती है।
लिफ्ट चेक वाल्व विशेष रूप से उच्च दबाव सेवा के लिए उपयुक्त हैं जहां प्रवाह का वेग अधिक है।लिफ्ट चेक वाल्व में, डिस्क सटीक रूप से निर्देशित होती है और डैशपॉट में पूरी तरह फिट बैठती है।लिफ्ट चेक वाल्व ऊपर की ओर प्रवाह के साथ क्षैतिज या ऊर्ध्वाधर पाइप-लाइनों में स्थापना के लिए उपयुक्त हैं।
चेक वाल्व को उठाने के लिए प्रवाह हमेशा सीट के नीचे प्रवेश करना चाहिए।जैसे ही प्रवाह प्रवेश करता है, पिस्टन या गेंद ऊपर की ओर प्रवाह के दबाव से सीट से गाइड के भीतर उठ जाती है।जब प्रवाह रुक जाता है या उलट जाता है, तो पिस्टन या बॉल को बैकफ्लो और गुरुत्वाकर्षण दोनों द्वारा वाल्व की सीट पर मजबूर किया जाता है।
विशेषताएँ:
1. आकार में छोटा, वजन में हल्का, संरचना में कॉम्पैक्ट, रखरखाव में आसान।
2. प्रत्येक जोड़ी वाल्व प्लेटों पर दो टोरसन स्प्रिंग्स का उपयोग किया जाता है, जो प्लेटों को जल्दी से बंद कर देते हैं
और स्वचालित रूप से.
3. त्वरित-बंद कार्रवाई माध्यम को वापस बहने से रोकती है और पानी के हथौड़े के प्रभाव को समाप्त कर देती है।
4. छोटी शारीरिक संरचना की लंबाई और अच्छी कठोरता।
5. दबाव जल परीक्षण के तहत रिसाव के बिना, इस वाल्व को कसकर सील कर दिया गया है।
6. संचालन में सुरक्षित और विश्वसनीय, उच्च हस्तक्षेप-प्रतिरोध।
