उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | CE/ISO |
मॉडल संख्या: | / |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 25 कार्यदिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 10000 पीसी / माह |
सामग्री: | स्टेनलेस स्टील | वाल्व प्रकार: | गेंद वाल्व |
---|---|---|---|
आवेदन: | औद्योगिक | प्रमाणपत्र: | ISO9001, सीई |
संबंध: | लड़ी पिरोया हुआ | डिज़ाइन: | दो-टुकड़ा डिजाइन |
सँभालना: | लिवर हैंडल | मिडिया: | पानी, तेल, गैस |
दबाव: | अधिक दबाव | सील: | नरम सीलिंग |
आकार: | कई आकार | मानक: | एएनएसआई, दीन, जिस |
संरचना: | फ्लोटिंग बॉल वाल्व | सतह: | पॉलिश |
तापमान: | उच्च तापमान | प्रकार: | गेंद वाल्व |
1/2" स्टेनलेस स्टील 2-पीस बॉल वाल्व महिला धागे के साथ स्टेनलेस स्टील गेट वाल्व स्टेनलेस स्टील वाल्व
जल्दी से विवरण
पूरी तरह उबाऊ
थ्रेडेड.एंड्स:ANSIB2.1.BS.
21,डीआईएन259/2999.जेआईएस.130202/130203
इंटरनल.एंट्री.ब्लो-आउट.प्रूफ़.स्टेम
सामग्री:.CF8M.CF8.CF3M.WCB
दबाव.रेटिंग:.1000PSI.WOG
दबाव.परीक्षण:.एपीआई.598
लीवर.हैंडल.साथ.लॉकिंग.डिवाइस
3 पीस आंतरिक थ्रेडेड बॉल वाल्व का आकार:
आकार | Φd | एल | एच | डब्ल्यू | Φबी | Φई | Φएस | एल2 | टॉर्कः |
1/4 | 11 | 50.4 | 48 | 103 | 10.8 | 18 | 14.2 | 10 | 4~5 |
3/8 | 12 | 50.4 | 48 | 103 | 12.7 | 19.5 | 17.6 | 10 | 4~5 |
1/2 | 15 | 61.4 | 50 | 103 | 16.1 | 23 | 21.7 | 10 | 6~8 |
3/4 | 20 | 70 | 70 | 60 | 127 | 21 | 27.1 | 14 | 8~10 |
1 | 25 | 79.6 | 64 | 127 | 26.7 | 34 | 33.8 | 14 | 12~5 |
1-1/4 | 32 | 93 | 93 | 79 | 154 | 35.1 | 41 | 15 | 18~20 |
1-1/2 | 38 | 102 | 102 | 85 | 154 | 40.5 | 49 | 15 | 25~30 |
1/2 | 50 | 124 | 124 | 87 | 192 | 54.8 | 61 | 19 | 35~45 |
2-1/2 | 65 | 156 | 156 | 117 | 244 | 65 | 73.8 | 21 | 55~65 |
3 | 76 | 179.2 | 125 | 244 | 80.5 | 94 | 89.8 | 24 | 80~90 |
4 | 100 | 218.4 | 173 | 330 | 100 | 116 | 115.5 | 35 | 140~160 |
नाम का हिस्सा | सामग्री |
बॉडी/बोनट | डब्ल्यूसीबी,एलसीसी,एलसीबी,सीएफ8,सीएफ8एम,सीएफ3,सीएफ3एम |
गेंद | WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L |
तना | 2Cr13,304,316,304L,316L |
सीट | पीटीएफई, पीपीएल, नायलॉन 101 |
स्टील ग्लोब वाल्व के लिए विनिर्देश | |
दबाव रेटिंग और आकार: |
PN10,PN25,PN40,PN64,150L-600LB |
DN40 से DN600 | |
1-1/2"~24" | |
सामग्री: | बॉडी: A216-WCB,A325-LCB,A217-WC6,CF8,CF8M |
डिस्क: A105+13Cr, SS304, SS316 | |
तना: A182+F6a,A182-F6a | |
बोनट: A216-WCB, A325-LCB, A217-WC6, CF8, CF8M | |
संचालित प्रकार | हाथ पहिया |
संरचना: | पानी के लिए स्टॉपकॉक |
निकला हुआ किनारा कनेक्शन: | एएसएमई बी16.5,एन1092 |
बट-वेल्ड समाप्त होता है: | एएसएमई बी16.25 |
मध्यम: | WOG |
तापमान: | -20 से 425°C |

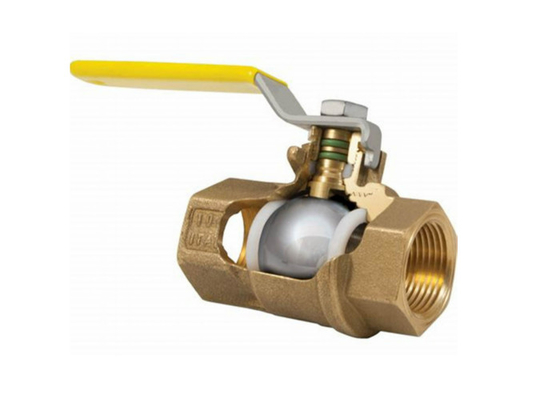

एक बॉल वाल्वएक क्वार्टर-टर्न रोटरी मोशन वाल्व है जो प्रवाह को रोकने या शुरू करने के लिए गेंद के आकार की डिस्क का उपयोग करता है।
यह कई मायनों में प्लग वाल्व जैसा दिखता है।जब गेंद में एक पोर्ट लाइन में होता है, तो यह प्रवाह की अनुमति देता है जबकि जब आप
वाल्व को 90 डिग्री घुमाएँ, गेंद का ठोस भाग प्रवाह को रोक देता है।
अधिकांश बॉल वाल्व त्वरित-अभिनय प्रकार के होते हैं, जिन्हें संचालित करने के लिए वाल्व हैंडल को 90° घुमाने की आवश्यकता होती है।
लेकिन बड़े आकार के वाल्व के मामले में वाल्व को खोलने या बंद करने के लिए काफी बल की आवश्यकता होती है, गियर-संचालित
एक्चुएटर का प्रयोग किया जाता है.इस व्यवस्था के साथ, एक छोटा हैंडव्हील काफी बड़े वाल्व को संचालित करने के लिए पर्याप्त है।
इस लेख में, मैंने निम्नलिखित प्रकार के बॉल वाल्वों को कवर किया है जिनका उपयोग पाइपिंग में किया जाता है।
चल
ट्रूनियन घुड़सवार
3 रास्ता
शीर्ष प्रविष्टि
साइड एंट्री या स्प्लिट बॉडी
तीन टुकड़ों वाला शरीर
वाल्व के अनुप्रयोग
इसका उपयोग विभिन्न प्रकार की तरल सेवाओं में ऑन-ऑफ स्टॉप वाल्व के रूप में किया जा सकता है जो बबल-टाइट शटऑफ प्रदान करता है।
इसका उपयोग वायु, गैसीय और वाष्प सेवाओं के साथ-साथ हाइड्रोकार्बन सेवाओं में भी किया जा सकता है।
मेटल सीटेड वाल्व का उपयोग उच्च दबाव और तापमान अनुप्रयोगों में किया जा सकता है।
उपकरणों को जोड़ने के लिए उपकरण टयूबिंग के साथ इसका व्यापक रूप से उपयोग किया जाता है।
इसका उपयोग भोजन, पेय पदार्थ, शराब, दवा और रासायनिक उद्योगों में किया जाता है।
लाभ
यह जल्दी खुलने और बंद होने वाला प्रकार है जो उच्च दबाव वाले तापमान अनुप्रयोगों में बुलबुला-तंग विश्वसनीय सीलिंग प्रदान करता है।
यह समान आकार और रेटिंग के गेट वाल्व से छोटा और हल्का है।
बॉल वाल्व के कई डिज़ाइन चयन का लचीलापन प्रदान करते हैं ताकि आप अपनी आवश्यकताओं के अनुरूप वाल्व चुन सकें।
संचालित करने में आसान और लागत प्रभावी रखरखाव।
वाल्व बॉडी को किसी भी कनेक्शन में बदला जा सकता है और लंबाई नहीं बदलेगी।
विशेषताएँ:
1. जाली गेंद
2. अग्निरोधक सुरक्षित डिजाइन
3.एंटी-स्टैटिक डिवाइस
4. बॉडी सील निर्माण का मुक्त रिसाव
5. संचालन में कम टॉर्क
6. डबल ब्लॉक और ब्लीड (डीबीबी)
7.आपातकालीन सीलिंग
8. अपनी पसंद पर एक्सटेंशन स्टेम
9. स्वचालित शरीर गुहा राहत
10.विभिन्न ड्राइविंग प्रकार: गियर, लीवर, इलेक्ट्रिक, हाइड्रोलिक, वायवीय
मानकों का अनुपालन
डिजाइन और निर्माण: एएनएसआई बी16.34, एपीआई 608, एपीआई 6डी, बीएस5351
आमने-सामने आयाम: एएनएसआई बी16.10, एपीआई 6डी
निकला हुआ किनारा कनेक्शन: एएनएसआई बी16.5, एएनएसआई बी16.47
बट वेल्डेड: एएनएसआई बी16.25
फ़ी-सुरक्षित: एपीआई 607, एपीआई 6एफए
परीक्षण और निरीक्षण: एपीआई 598, एपीआई6डी
पैकेजिंग विवरण
वाल्वों को प्लास्टिक बबल शीट और प्लाईवुड बक्सों में लपेटा जाता है
बंदरगाह: चीन
समय सीमा :
मात्रा(सेट) | 1 - 100 | >100 |
ईएसटी।समय(दिन) | 25 | बातचीत करने के लिए |
थ्री-पीस बॉल वाल्वआंतरिक धागे और गेट वाल्व एक ही प्रकार के वाल्व हैं।
अंतर यह है कि समापन भाग एक गेंद है, और गेंद वाल्व बॉडी की केंद्र रेखा के चारों ओर घूमती है
एक ऐसा वाल्व प्राप्त करें जो खोला और बंद किया जाए।
थ्री-पीस बॉल वाल्वकेवल 90-डिग्री रोटेशन और एक छोटे घूर्णी टोक़ के साथ कसकर घुमाने की आवश्यकता है।
पूरी तरह से समान वाल्व शरीर गुहा माध्यम के लिए एक छोटा, सीधा प्रवाह पथ प्रदान करता है।यह आम तौर पर माना जाता है
कि बॉल वाल्व सीधे खोलने और बंद करने के लिए सबसे उपयुक्त है, और बॉल वाल्व को थ्रॉटलिंग के लिए डिज़ाइन किया गया है
और प्रवाह को नियंत्रित करें.बॉल वाल्व की मुख्य विशेषताएं इसकी कॉम्पैक्ट संरचना, आसान संचालन और रखरखाव हैं,
सामान्य कामकाजी मीडिया जैसे पानी, विलायक, एसिड और प्राकृतिक गैस के लिए उपयुक्त, और कामकाजी मीडिया के लिए भी उपयुक्त
ऑक्सीजन, हाइड्रोजन पेरोक्साइड, मीथेन और एथिलीन जैसी खराब कामकाजी स्थितियाँ।बॉल वाल्व बॉडी इंटीग्रल या मॉड्यूलर हो सकती है।
3 पीस आंतरिक थ्रेडेड बॉल वाल्व की विशिष्टता:
नहीं। | ड्राइंग नंबर। | नाम | सामग्री |
1 | V3S000l | शरीर | सीएफ8एम |
2 | V3S0002 | टोपी | सीएफ8एम |
3 | V3S0003 | गेंद | सीएफ8एम |
4 | V3S0004 | तना | 316 |
5 | V3S0005 | सीट | पीटीएफई+3%जीएफ 4 |
6 | V3S0006 | पाल बांधने की रस्सी | पीटीएफई |
7 | V3S0007 | जोर से धोनेवाला | पीटीएफई |
8 | V3S0008 | स्टेम.पैकिंग | पीटीएफई |
9 | V3S0009 | ग्रंथि | 304 |
10 | V3S0010 | स्प्रिंग वाला वाशर | 304 |
11 | V3S0011 | कड़े छिलके वाला फल | 304 |
12 | V3S0012 | सँभालना | 304 |
13 | V3S0013 | हैंडल.आस्तीन | रबड़ |
14 | V3S0014 | पेंच | 304 |
15 | V3S0015 | स्प्रिंग वाला वाशर | 304 |
16 | V3S0016 | कड़े छिलके वाला फल | 304 |
17 | V3S0017 | रिसाव रोकने व मजबूती देने के लिए प्रयुक्त वाशर | 304 |
