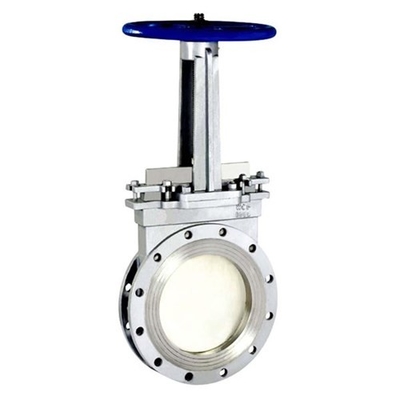

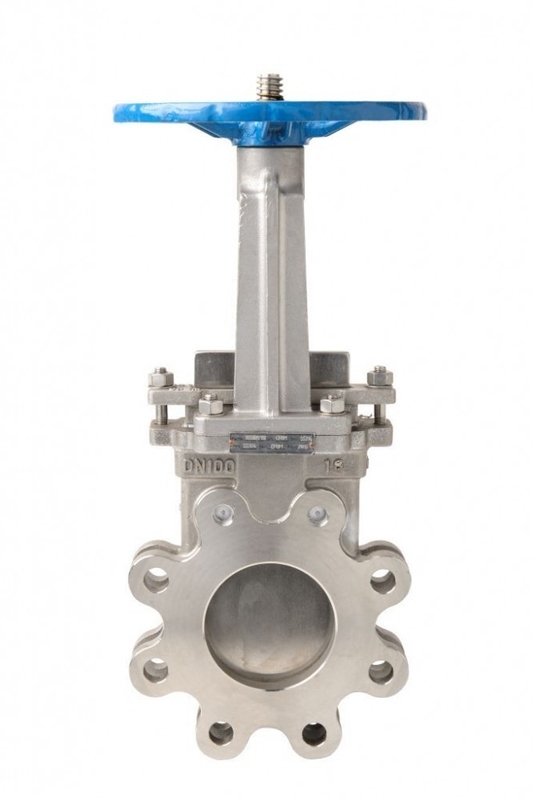

स्टेनलेस स्टील बोनट बोल्ट लाइटवेट रेजिलिएंट सीटेड गेट वाल्व

स्टेनलेस स्टील बोनट बोल्टलाइटवेट रेजिलिएंट सीटेड गेट वाल्व

लचीला बैठा गेट वाल्व डिजाइन विशेषताएं:

स्पिंडल के गास्केट ओ-रिंग - "ड्राई थ्रेड" - दबाव में बदलने योग्य।

लुढ़का हुआ धागा और असर के साथ स्टेनलेस स्टील तकला।

बदली स्पिंडल नट के साथ टोटल सूफ्रेस रबरयुक्त वेज।

WRAS अनुमोदित EPDM के साथ EN 1074-1 और 2 / EN 1171 के लिए लचीला सीटेड गेट वाल्व
रबर के पुर्जे।

वाल्व गेट या क्लोजर सदस्य आमतौर पर कच्चा लोहा सामग्री से बने एक पच्चर के रूप में होता है

ताकि उच्च दबाव और उच्च प्रवाह अनुप्रयोगों के लिए उपयुक्त होने के लिए पर्याप्त रूप से ऊबड़-खाबड़ हो।

एक लचीला सीट गेट वाल्व में, वाल्व कील की बाहरी सतह को इलास्टोमेरिक के साथ लेपित किया जाता है

सामग्री ताकि ऊंचे परिचालन दबावों पर भी बुलबुला-तंग सील की पेशकश की जा सके।

वाल्व वेज को थ्रेडेड स्टेम को मोड़कर संचालित किया जाता है ताकि वाल्व को आगे बढ़ाया या वापस लिया जा सके

वाल्व आवास के जलमार्ग के भीतर कील।

वाल्व बंद होने पर, किनारे पर लचीला सामग्री आंतरिक के साथ एक बुलबुला-तंग मुहर बनाती है

वाल्व शरीर की सतह।वाल्व ऑपरेटिंग सिस्टम में गंदगी या अन्य संदूषण के कारण हो सकता है

पच्चर या अन्य खराबी की अधूरी सीलिंग।

वर्तमान आविष्कार का एक अन्य उद्देश्य एक लचीला सीट गेट वाल्व प्रदान करना है जिसमें a

बेहतर वेज ऑपरेटर सिस्टम जो निर्माण के दौरान या वाल्व में ले जाए गए उत्पाद के भीतर लगाए गए संदूषण के हानिकारक प्रभावों पर आसानी से काबू पा लेता है।

ये और वर्तमान आविष्कार की अन्य वस्तुएं जो अध्ययन करने से स्पष्ट हो जाएंगी

संलग्न विवरण और चित्र एक वाल्व व्यवस्था में प्रदान किए जाते हैं, जिसमें एक वाल्व शामिल होता है

आवास जो एक जल मार्ग और वाल्व मार्ग के भीतर एक वाल्व सीट को परिभाषित करता है।

आवास मार्ग के भीतर निपटाया गया एक वाल्व पच्चर ऑपरेशन की दिशा में चलता है

वाल्व के माध्यम से पानी के प्रवाह को अवरुद्ध करने के लिए वाल्व सीट के संपर्क में बंद स्थिति के बीच

मार्ग और एक खुली स्थिति जो वाल्व मार्ग के माध्यम से पानी के प्रवाह की अनुमति देती है।

कील के दोनों ओर वाल्व हाउसिंग के भीतर अलग-अलग ट्रैक की एक जोड़ी का निपटारा किया जाता है

और ऑपरेशन की दिशा के साथ विस्तार करें।वाल्व कील पर किए गए विरोधी पंखों की एक जोड़ी,

प्रत्येक ट्रैक में यात्रा करें।वॉल्व वेज से जुड़ा एक वॉल्व स्टेम वॉल्व वेज को वॉल्व ओपन और वॉल्व क्लोज्ड पोजीशन के बीच विपरीत दिशा में घुमाता है।

सामान्य जानकारी

पहनने और आंसू और ऑपरेशन टॉर्क को कम करने के लिए स्लाइडिंग कैप के साथ रबर-कोटेड शट-ऑफ वेज;
ओ रिंग सीलिंग के साथ रखरखाव मुक्त और संक्षारण प्रतिरोधी स्टेम सील;
संकुचन के बिना पूर्ण मार्ग;
द्वि-दिशा प्रवाह, दोनों दिशाओं में तंग;
EN 1092-2 के लिए निकला हुआ किनारा कनेक्शन आयाम;
DIN 1693 के अनुसार तन्य कच्चा लोहा GGG40 से बना शरीर, आवरण और पच्चर;
वेज पूरी तरह से वल्केनाइज्ड ईपीडीएम रबर;
ऑपरेटिंग दबाव: डीएन 500 - डीएन 600, पीएन 10 / पीएन 16;DN700 - DN1200, PN10;
सेल्फ-लॉकिंग गियरबॉक्स के साथ, ओपन और क्लोज लिमिट स्टॉप और पोजीशन इंडिकेटर के साथ;
अपशिष्ट जल प्रतिरोधी स्टेनलेस स्टील ग्रेड 1.4401 से बना तना;
जिंक-फ्री कास्ट कांस्य से बना बदली स्टेम अखरोट;
भूमिगत स्थापना के लिए सेट;

लचीला बैठा गेट वाल्व विशेषताएं:

शॉट ब्लास्टिंग

शॉट-ब्लास्टिंग द्वारा समाप्त सुरक्षात्मक सतह और सतह चिकनी और साफ-सुथरी है।

समतल सीट

बिना बैठने के अवकाश के निर्बाध निरंतर बोर मार्ग, अशुद्धता को भरना आसान नहीं है।

सीधे तरल बनाना।

रबर से उपचार

आंतरिक और बाहरी दोनों को रबर वल्केनाइजेशन के उन्नत ज्ञान के साथ लेपित किया जाता है, फिर बना

रबर की लोच के बारे में सुनिश्चित करें, और सुनिश्चित करें कि सटीक ज्यामिति आयाम।रबर और नमनीय

कच्चा लोहा वाल्व हाथ एक साथ मुश्किल से।यह लंबे समय तक उपयोग के कारण गिरने से बच सकता है।

⊙विरोधी जंग

आंतरिक और बाहरी दोनों को गैर-विषैले पाउडर एपॉक्सी राल के साथ लेपित किया जाता है ताकि जंग प्रतिरोध की क्षमता को मजबूत किया जा सके और गुणवत्ता बढ़ाई जा सके

पानी की आपूर्ति का।

ऊबड़-खाबड़

पुराने नमनीय लोहे के वाल्व को नोगो से प्रभावित होने के बाद टूटना आसान है।यह रुक सकता है

टूटना तन्य लोहे की अच्छी यांत्रिकी क्षमता पर निर्भर करता है।

अनुप्रयोग :यह वाल्व व्यापक रूप से तरल पाइप में फिक्सिंग खोलने या बंद करने के लिए लागू होता है

पानी, सीवेज निपटान, बिजली, ऊर्जा पाइप, रसायन, शिपिंग, ऊर्जा स्रोत आदि।
