उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TOBO |
प्रमाणन: | CE/ISO |
मॉडल संख्या: | चाकू गेट वाल्व |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 1-100 |
पैकेजिंग विवरण: | इनर पैकेज: प्लास्टिक बैग सील पैकेज बाहरी पैकेज: दफ़्ती पैकेज या लकड़ी के मामले पैकेज पत्र, नेमप्लेट, |
प्रसव के समय: | 3-5 दिन |
भुगतान शर्तें: | डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 3000pcs / माह |
नाम: | DN25 चाकू गेट वाल्व | आकार: | DN25 |
---|---|---|---|
दबाव: | PN10 | उपयोग किया गया: | पानी और सीवेज अनुप्रयोगों |
चढ़ाया हुआ गेट: | 304 / 316SS | तन: | SS316 |
स्टेम: | 304SS | वाल्व रॉड की थ्रेड स्थिति: | गेट वाल्व के बाहर |
हाई लाइट: | द्वि दिशात्मक चाकू गेट वाल्व,DN25 चाकू गेट वाल्व,DN25 द्वि दिशात्मक गेट वाल्व |

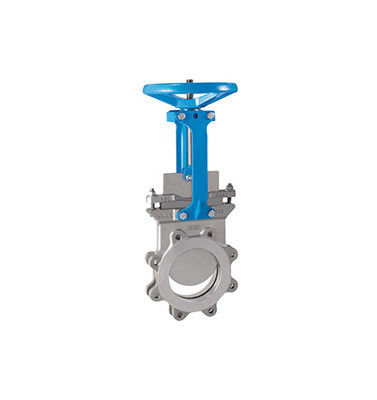

Flanged DN25 PN 10 स्टेनलेस स्टील 304 ANSI 150 LBS चाकू गेट वाल्व
जल्दी से विवरण:
प्रोडक्ट का नाम | सामग्री |
वाल्व बोडी | नमनीय लोहा, कार्बन स्टील, स्टेनलेस स्टील |
चाकू | स्टेनलेस स्टील |
स्टेम | स्टेनलेस स्टील |
हाथ पहिया | कच्चा लोहा |
सील | NBR / EPDM / PTFE या मेटल सीट |
उत्पाद वर्णन
विशेष विवरण
प्रकार: द्वि-दिशात्मक गेट वाल्व
आकार सीमा: 50 मिमी से 600 मिमी (आवेदन पर उच्च आकार)
दबाव रेटिंग: सीडब्ल्यूपी -10 बार
एंडस्टाइल: पूर्ण लुग
आमने-सामने: एमएसएस एसपी -81 के अनुसार
ड्रिलिंग: ANSI 150lb (मानक) को ड्रिल किए गए flanges के बीच बढ़ते के लिए उपयुक्त;दूसरों के अनुरोध पर।
शरीर: स्टेनलेस स्टील;कार्बन स्टील।दूसरों के आवेदन पर
सीट: बदली, इलास्टोमेर कॉर्ड सील;क्लोरोप्रीन मानक;अधिकतम।सेवा अस्थायी- 80 डिग्री सेल्सियस
गेट: 304/316 स्टेनलेस स्टील प्लेटेड मानक है;दूसरों के अनुरोध पर
स्टेम: 304 सेंट।स्टील मानक;दूसरों के अनुरोध पर
अधिरचना: स्टील योक, एपॉक्सी मढ़वाया मानक;दूसरों के अनुरोध पर
एक्चुएटर विकल्प: प्रत्यक्ष घुड़सवार बढ़ते स्टेम हाथ पहिया मानक;गैर बढ़ते हाथ पहिया, श्रृंखला पहिया,
गियर हाथ पहिया, वायवीय सिलेंडर और बिजली actuator विकल्प उपलब्ध हैं
विशेष: जहाँ आवश्यक हो बोल्ट-ऑन बोनट के साथ प्रदान किया जा सकता है
आकार सीमा: | DN50 ~ 600 मिमी एनपीएस 2 ”-24” (अनुरोध पर बड़ा आकार) |
अधिकतम काम प्रेस: | DN50 ~ DN250: 10Bar NPS2 ~ NPS10: 150Psi |
DN300 ~ DN450: 7Bar NPS12 ~ NPS18: 90Psi | |
DN500 ~ DN600: 4Bar NPS20 ~ NPS24: 60Psi | |
अस्थायी।रेंज: | -29 ... + 800 ℃ |
सील कसना: | एमएसएस एसपी -81 के अनुसार |
शरीर पदार्थ: | कार्बन स्टील, स्टेनलेस स्टील, विशेष एलोरी |
गेट सामग्री: | स्टेनलेस स्टील क्रोम मढ़वाया, विशेष गठबंधन |
सीट सामग्री: | स्टेनलेस स्टील + एसटीएल |
EPDM (120 ° C) / विटन (200 ° C) / PTFE (200 ° C) / NBR (90 ° C) | |
आमने सामने: | एमएसएस एसपी -81 |
निकला हुआ किनारा मानक: | GB / T 9113.1, JB / T 79.1, HG 20592, ASME B16.5, EN1092-1 |
अनुप्रयोग: | लुगदी और कागज, जल उपचार, पेय और खाद्य, ठीक रसायन, |
बिजली ग्रह, इस्पात उद्योग, आदि। |
मुख्य विशेषता:
यह वाल्व व्यापक रूप से पाइपलाइनों पर लागू होता है जैसे कि पानी की आपूर्ति और जल निकासी, निर्माण, तेल, रासायनिक उद्योग, समायोजन के उद्देश्य से प्राकृतिक गैस, चिकित्सा, बिजली संयंत्र, परमाणु ऊर्जा संयंत्र और शहरी प्रदूषण मुक्ति आदि या प्रवाह को काटने में विभिन्न माध्यम होते हैं, जैसे कि मोटे दाने, चिपचिपा तरल और फ्लोटिंग संदूषण ect।
तकनीकी डेटा:
नाममात्र व्यास डीएन (मिमी): |
50 (2 '') ~ 1200 (48 '') |
नाममात्र दबाव पीएन (एमपीए): |
0.6 ~ 1.6 (class150) |
परीक्षण दबाव शैल पीएन (एमपीए): |
1.5 ~ 2.4 है |
परीक्षण दबाव सील पीएन (एमपीए): |
१.१ ~ १. ~६ |
सील प्रकार |
हार्ड / सॉफ्ट (EPDM, NBR और पॉलीयुरेथेन) |
रिसाव: कठोर सील: |
स्तर डी (तरल 0.1xDN मिमी); नरम सील: स्तर ए (शून्य रिसाव) |
सामग्री हो सकती है:
अंश |
सामग्री |
तन |
सीआई |
एक प्रकार का अंगूठी |
एनबीआर |
चाकू |
स्टेनलेस स्टील 304 |
पैकिंग |
PTFE |
घोड़े का अंसबंध |
ए 3 |
ग्रंथि |
WCB, ZL103 |
स्टेम नट |
पीतल |
स्टेम |
316 |
सहनशीलता |
ZChSnSb10-6 |
मानक तत्व |
स्टेनलेस स्टील 201, 304 |
आवेदन:
सोने की खान की शक्ति, अयस्क की सिलाई, कागज या लकड़ी की पुतली, रेशे, धूल, रासायनिक उपचार मल, अवसादन टैंक, अयस्कों, लावा, डामर, बिन आउटलेट, फल, अनाज, ग्राउट, बूचड़खाने से अपशिष्ट जल, वायवीय परिवहन पाइपलाइन या बीयर ब्रूज़ मीडिया।पानी की आपूर्ति और बिजली संयंत्रों की जल निकासी या अवरोहण (उच्च के लिए लागू)तापमान ≤540 ° c और सुपरहिंप टेम्परेचर c 900 ° c।
उत्पाद की विशेषताएं:
यह इसकी कॉम्पैक्ट डिजाइन की विशेषता है, अंतरिक्ष-प्रभावी, कम कीमत, आसान स्थापना, से पूर्ण सुरक्षा घर्षण और जब्ती, उपयोगकर्ता के अनुकूल रखरखाव और संचालन, लंबे समय से सेवा जीवन और मुफ्त एक्चुएटर विकल्प।
तन:
· गेट स्थिरता के लिए पोर्ट तल पर कास्ट-इन गाइड पंजे, एक नाली के बजाय, संभावित वाल्व शट-कैपिंग को समाप्त करता है तंग सील प्रदान करते समय।गाइड पंजे भी बंद स्थिति में तंग सील के लिए सीट को धक्का गेट।
इंटीग्रल बॉडी डिज़ाइन आसान असेंबली और 0 शेल लीकेज सुनिश्चित करता है।
· पूर्ण बंदरगाह डिजाइन दबाव ड्रॉप को कम करता है और प्रवाह क्षमता को अधिकतम करता है।
गेट के खिलाफ PTFE लचीला बिंदु गेट और बो डाई के बीच धातु-धातु संपर्क को खत्म करते हैं।
सीट:
रखरखाव की लागत को कम करते हुए, साइड-एंट्री सीट बदली है।
· एल-आकार सीट रिटेनर वाल्व शरीर में सीट को लॉक करता है और प्रत्यक्ष प्रवाह निस्तब्धता को रोकने के लिए सीट की तरफ को कवर करता है।
द्वार:
· बेवेल की गई चाकू की धार मजबूत कटिंग स्ट्रेस और टाइट सीलिंग प्रदान करती है।
उच्च दबाव को पूरा करने के लिए गेट की मोटाई बढ़ाई जा सकती है।
तंग सील और कम जाम के लिए दोनों तरफ गेट सतह को अच्छी तरह से पॉलिश किया गया है।
· गेट धातु सील वाल्व के लिए कठोर क्रोम लेपित है।
स्टेम:
स्टेम के लिए लंबे समय से सेवा जीवन सुनिश्चित करने के लिए स्टेम कवर उपलब्ध है।
· दो थ्रस्ट बियरिंग ऑपरेशन के लिए टॉर्क को कम करते हैं।
· चिकनाई वाला निप्पल असरदार चिकनाई को कम करने के लिए उपलब्ध है।
पैकेजिंग और शिपिंग
पैकिंग: प्लाईवुड मामलों या ग्राहकों की आवश्यकताओं के अनुसार
