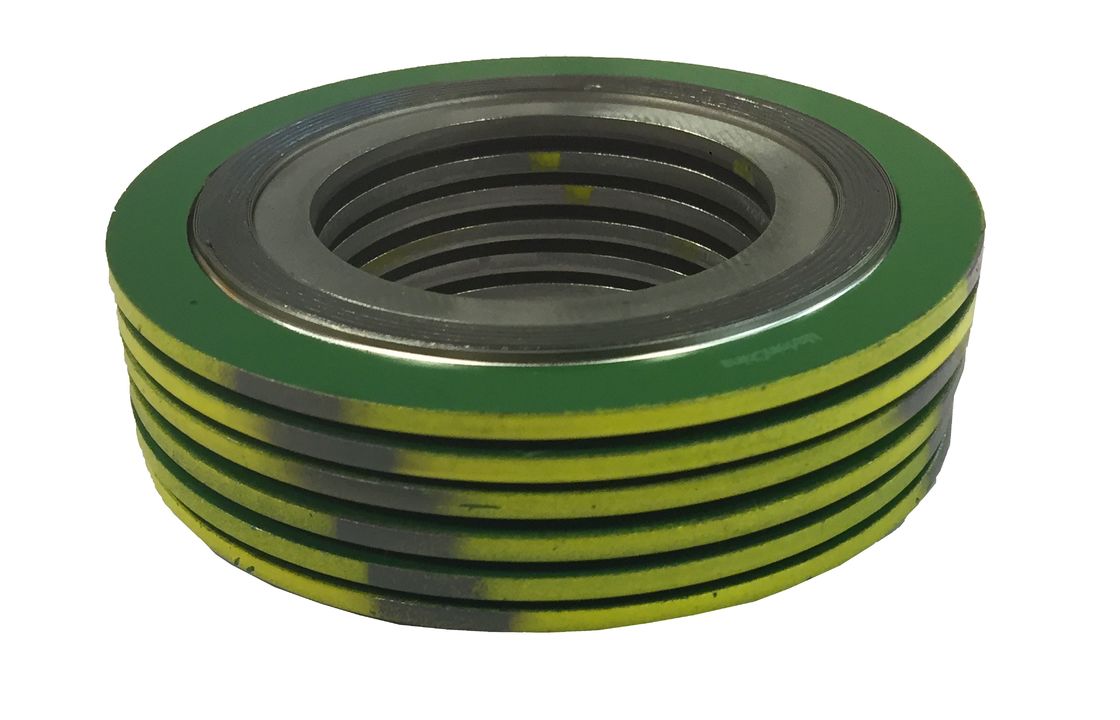

Name: लचीले ग्रेफाइट फिलर 150 # 304 सर्पिल घाव गैसकेट इनर रिंग और बाहरी रिंग
Brand: TOBO STEEL GROUP CHINA
SKU: स्पैरियल घाव गैसकेट
Availability: InStock

होम उत्पाद निकला हुआ गैसकेट

लचीले ग्रेफाइट फिलर 150 # 304 सर्पिल घाव गैसकेट इनर रिंग और बाहरी रिंग

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	TOBO
प्रमाणन:	SGS
मॉडल संख्या:	स्पैरियल घाव गैसकेट

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	आपके ज़रूरत के हिसाबसे
प्रसव के समय:	5-8 कार्य दिवसों
भुगतान शर्तें:	एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	10000pcs / month

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	निकला हुआ गैसकेट	संबंध:	निकला हुआ किनारा
सामग्री:	304	प्रकार:	ग्रेफाइट फिलर इनर और बाहरी रिंग
रंग:	काला, हरा, पीला	आवेदन:	कंप्यूटर, दीवार और छत, पंप
आकार:	8 ''
प्रमुखता देना:	लचीले ग्रेफाइट भराव , लचीले ग्रेफाइट गैसकेट , 150 # सर्पिल घाव गैसकेट

लचीले ग्रेफाइट भराव 8 "इनर रिंग 150 #, 304 सर्पिल घाव गैसकेट

सर्पिल घाव गैसकेट क्या है?

हमने इसे SWG क्यों कहा?एसडब्ल्यूजी सर्पिल घाव गैसकेट का संक्षिप्त रूप है।
ये गैस्केट पतली धातु की पट्टी से गैर-धातु भराव की परतों के बीच गढ़े हुए हैं।SWG है
पतली धातु शीट और भराव सामग्री की वैकल्पिक सर्पिल परतें जैसा कि छवि में दिखाया गया है।यहाँ क्रॉस-सेक्शन में,
नीले रंग की परतें धातु की होती हैं, और काली परतें भराव सामग्री की होती हैं।चूंकि ये परतें लगातार सर्पिल रूपों में घायल होती हैं,
इस प्रकार के गैसकेट सर्पिल घाव गैसकेट के रूप में जाने जाते हैं।

एनपीएस)	कक्षाओं 150, 300	कक्षा 150	कक्षा 300	कक्षा 150	कक्षा 300
इंच	मिमी	व्यास के अंदर		घेरे के बाहर
1/2	31.8	19.1	19.1	47.8	५४.१
3/4	39.6	25.4	25.4	57.2	66.8
1	47.8	31.8	31.8	66.8	73.2
1 1 14	60.5 है	47.8	47.8	76.2	82.6
1 1 12	69.9 है	५४.१	५४.१	85.9 है	95.3
२	85.9 है	69.9 है	69.9 है	104.9 है	111.3
2 1 22	98.6	82.6	82.6	124	130.3 है
३	120.7	101.6	101.6	136.7	149.4
४	149.4	127	127	174.8 है	181.1
५	177.8	155.7	155.7	196.9	215.9 है
६	209.6	182.6	182.6	222.3	251
।	263.7	233.4	233.4	279.4	308.1 है
१०	317.5 है	287.3	287.3	339.9 है	362 है
१२	374.7	339.9 है	339.9 है	409.7	422.4
१४	406.4	371.6	371.6	450.9 है	485.9 है
१६	463.6	422.4	422.4	514.4	539.8 है
१।	527.1 है	474.7	474.7	५४ ९ .४	596.9 है
२०	577.9 है	525.5 है	525.5 है	606.6	654.1
२४	685.8	628.7	628.7	717.6	774.7

सर्पिल घाव गैसकेट की ताकत

सर्पिल घाव गैसकेट अर्ध-धातु श्रेणी में आदर्श गैसकेट है।वी-आकार धातु घेरा की एक संकीर्ण पट्टी सर्पिल रूप से घाव है
धातु के फाड़ना के बीच एक भराव कुशन के साथ तनाव और दोनों सिरों पर स्पॉट-वेल्डेड है।
वसंत जैसी धातु और नरम भराव का यह अनूठा निर्माण गैसकेट एक्सेल-लेंट विशेषताओं को प्रदान करता है।

उच्च तापमान और उच्च दबाव का प्रतिरोध।

उत्कृष्ट सीलेंस तुलनात्मक रूप से छोटे गैसकेट क्षेत्र के साथ बनाए रखा जाता है।
महान लचीलापन जो गैसकेट को ऑपरेटिंग स्थितियों, जैसे दबाव और में बदलने के लिए स्वचालित रूप से समायोजित करने की अनुमति देता है

उपलब्ध शैलियों और आकारों की विस्तृत विविधता के कारण ये गास्केट बेहद लोकप्रिय हैं।
एसडब्ल्यूजी को किसी भी धातु का गढ़ा जा सकता है जो पतली पट्टी में उपलब्ध है और जिसे वेल्ड किया जा सकता है;इसलिए, उनका उपयोग किया जा सकता है
लगभग किसी भी संक्षारक माध्यम के खिलाफ।
उनका उपयोग क्रायोजेनिक से लगभग 1093ºC तक के पूरे तापमान रेंज में किया जा सकता है।इस प्रकार का गैसकेट हो सकता है
वैक्यूम से मानक 2500 दबाव वर्ग निकला हुआ किनारा रेटिंग के लिए सभी दबावों में उपयोग किया जाता है।
अपेक्षाकृत कम घनत्व वाले सर्पिल घाव गैसकेट का उपयोग वैक्यूम सेवा में किया जाता है जबकि अत्यंत उच्च घनत्व सर्पिल घाव गैसकेट में
उच्च दबाव सेवा में उपयोग किया जाता है।गैसकेट का घनत्व और कुछ नहीं बल्कि दिए गए फिलर और मेटल स्ट्रिप की परतों की संख्या है
गैसकेट की चौड़ाई।

सर्पिल गैसकेट के आयाम में सहिष्णुता

मोटाई सहिष्णुता mm 0.13 मिमी गैसकेट के धातु वाले हिस्से में मापा जाता है, भराव सहित नहीं, जो धातु से थोड़ा परे हो सकता है।
एनपीएस 8 के माध्यम से एनपीएस 1⁄2 के लिए बाहरी व्यास सहिष्णुता 0.8 मिमी है;एनपीएस 24 के माध्यम से एनपीएस 10 के लिए, +1.5 मिमी, mm0.8 मिमी।
एनपीएस 8 के माध्यम से एनपीएस 1⁄2 के लिए व्यास सहिष्णुता PS 0.4 मिमी है;एनपीएस 24 के माध्यम से एनपीएस 10 के लिए, N 0.8 मिमी।
व्यास की सहिष्णुता के बाहर केंद्रित अंगूठी ing 0.8 मिमी है।

सर्पिल गैसकेट के घटक

सर्पिल घाव गैसकेट में तीन घटक होते हैं।
